Co je EuroŻelbet?
Dimenzační modul EuroŻelbet je určen pro dimenzování rovinných a prostorových železobetonových tyčových konstrukcí podle normy EN 1992-1-1 Eurokód 2: září 2008 v programu 3D R3D3-Rama v rovinném a komplexním zatěžovacím stavu .
Vyrábí se ve formě instalace integrované do programu 3DD3-Rama 3D pro statické výpočty, což vyžaduje samostatnou licenci.
R3D3 - EuroŻelbet
http://www.arcadiabim.cz/images/arcadia/rama/eurozelbet_3d_en_1.jpg
http://www.arcadiabim.cz/images/arcadia/rama/eurozelbet_3d_en_2.jpg
http://www.arcadiabim.cz/images/arcadia/rama/eurozelbet_3d_en_3.jpg
http://www.arcadiabim.cz/images/arcadia/rama/eurozelbet_3d_en_4.jpg
Jako součást ověření stavu mezních a provozních mezních hodnot program provádí následující výpočty:
- Výpočet primární výztužné plochy pro obousměrné ohýbání, excentrické stlačení, excentrické napětí a zkroucení včetně maximálních kolmých trhlin.
- Výpočet příčné výztuže (třmínky) pro obousměrné střihové a torzní zatížení.
- Výpočet obousměrné deformace ve stavu tvorby trhlin.
V programu jsou dimenzovány následující typy průřezů: kruhové, obdélníkové, úhlové, T profily, I profily, C profily a Z profily.
Vlastnosti programu:
- Uživatel může vytvořit jakékoliv definice typu dimenzování (pokrývající základní nastavení parametrů výztuže), které mohou být použity v jakémkoli návrhu.
- Široký výběr typů primárních výztuží: optimální, rovnoměrné, symetrické, rozložené ve dvou řadách, omezené pouze na část hlavního průřezu.
- Automatické nastavení krytí výztuže na základě třídy expozice.
- Rozdělení železobetonových prvků do vybraného počtu zón stejné výztuže pro primární a příčnou výztuž.
- Zohlednění základních strukturálních podmínek pro rozdělení výztuže do prvků.
- Automatická volba počtu vyztužovacích zón pro střih.
- Automatické ověření obálky vnějších sil ve všech charakteristických bodech dimenzovaného prvku.

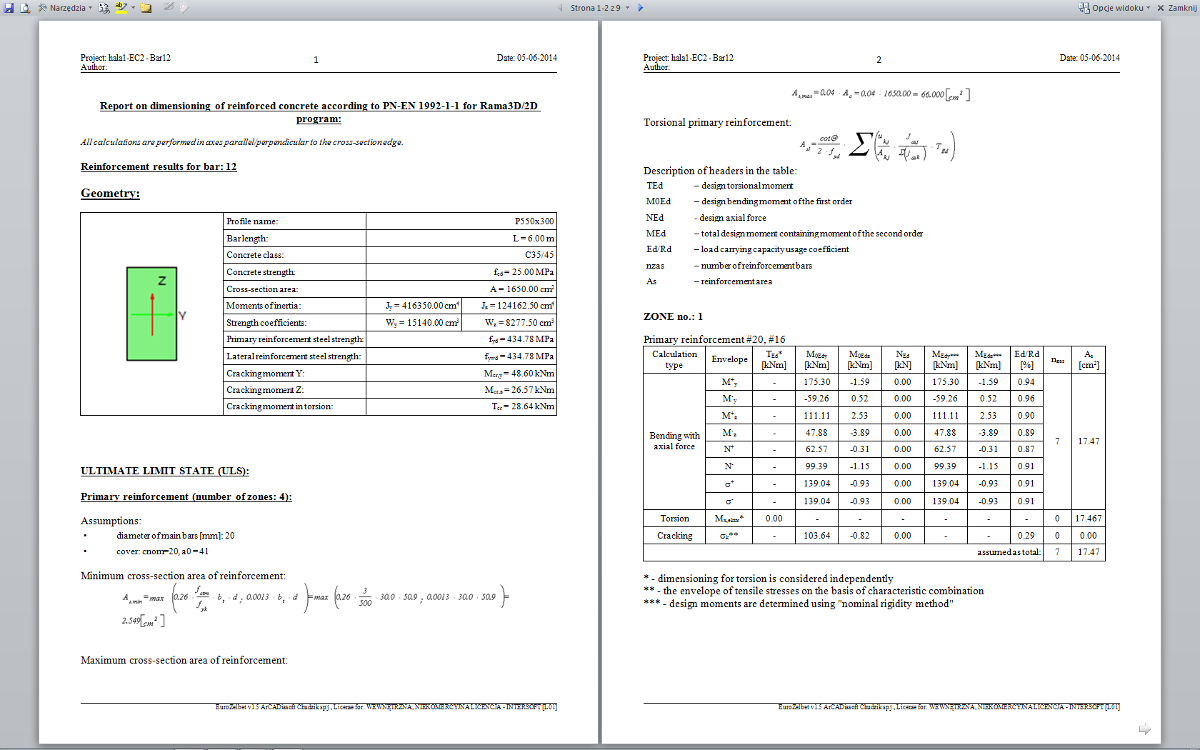

- Zpráva o dimenzování ve formě manuálních výpočtů obsahující všechny výsledky ve formátu RTF (MS Word).
