ArCADia-ŽELEZOBETONOVÉ SLOUPY je průmyslově specifický modul systému ArCADia BIM postaven na technologii BIM (Building Information Modeling). Aplikace je určena pro projektanty konstrukcí a byla navržena tak, aby maximálně podporovala uživatele při vývoji výkresů železobetonových sloupů v CAD aplikacích.

Modul ArCADia-ŽELEZOBETONOVÉ SLOUPY je aplikace založená na objektech, která používá 2D data zadaná uživatelem (ve formě pohledů a řezů) pro generování 3D modelu výztuže sloupu, který může být volně modifikován a který umožňuje například vytváření nových průřezů. Prvek navrhování výztuže s touto aplikací je v souladu s požadavky uvedenými v EN 1992-1-1 Eurokód 2: září 2008. Aplikace umožňuje konstruktérovi zadání dat výztuže ručně a tato data také zachycuje přímo z výpočetních aplikací: EuroFerroConcrete modul R3D3 3D Frame a R2D2 2D Frame software a železobetonový sloup EN ze systému Constructor. Vybraný, již dokončený sloup ze stejného nebo připraveného souboru lze také kopírovat.

Základní vlastnosti modulu ArCADia Železobetonové sloupy:

  • Možnost navrhnout více sloupů v rámci jednoho souboru.
  • Možnost vytvořit nový soubor kopírováním dokončených sloupů z dříve dokončených výkresů nebo kopírování sloupů ve stejném souboru.
  • Možnost navrhnout geometrii prvku a vyztužení ve dvou nebo čtyřech bočních primárních pohledech a libovolném počtu předpokládaných průřezů sloupu.
  • Plná kontrola viditelnosti výkresu a tisk pohledů a řezů spolu s jejich prvky a možnost přepínání mezi nimi během práce s modelem.
  • Neomezené přesouvání a přidávání nových sekcí.

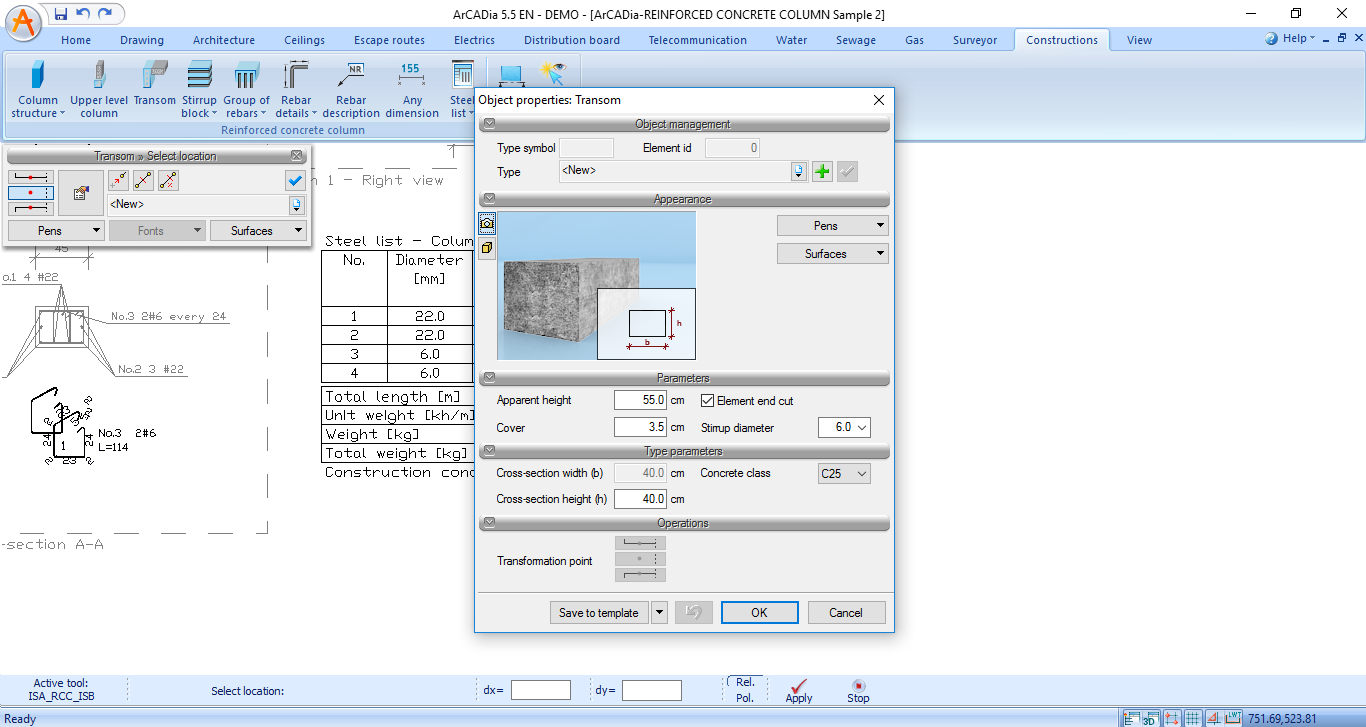

  • Možnost vytvářet téměř jakýkoliv tvar profilu sloupu: obdélníkový, kulatý, úhlový, ve tvaru písmene T, ve tvaru písmene C, ve tvaru písmene Z a ve tvaru písmene I spolu se sousedními prvky v horní části sloupu: příčné trámy a nosník z vyššího podlaží nebo příčné trámy dosahující jeho výšku.
  • U sloupů s pravoúhlým průřezem lze použít podporu pro automatickou tvorbu podélné výztuže s možností automatického ohýbání do příček nebo vložení sloupu o patro výš.

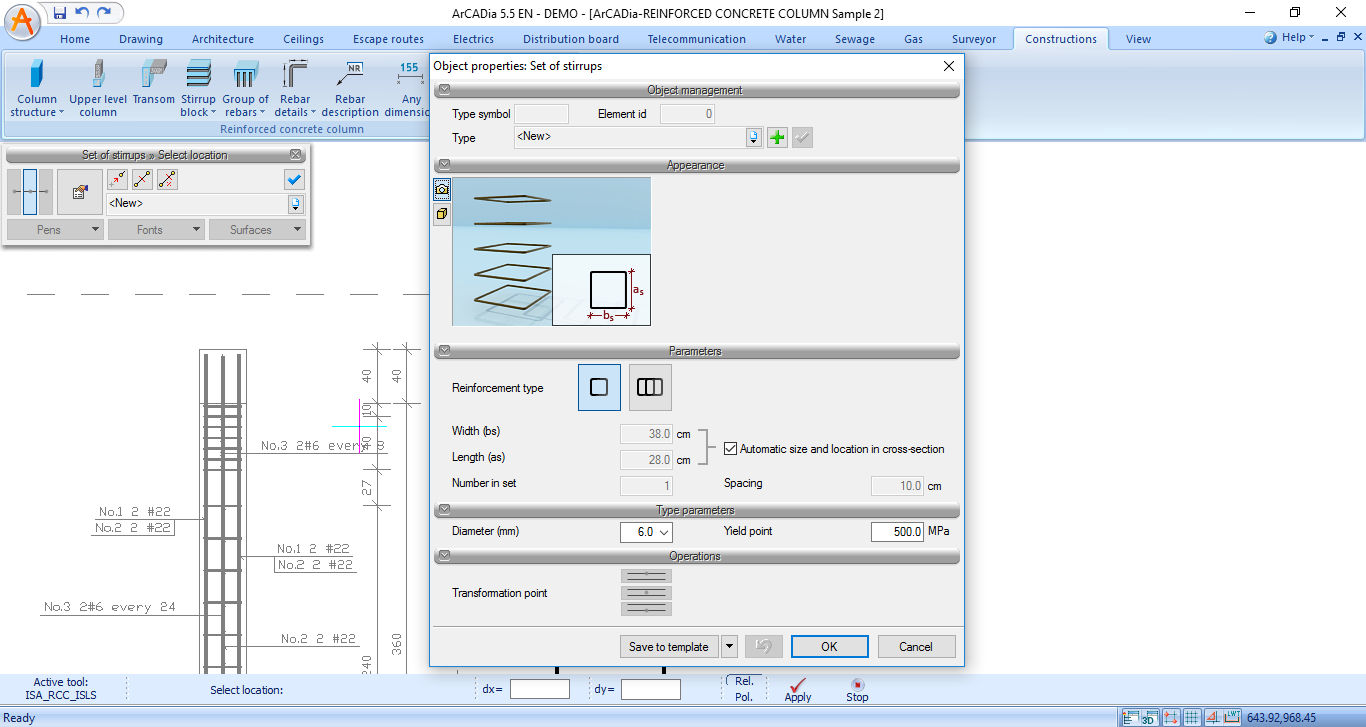

  • Automatické vytvoření příčné výztuže sloupu pravoúhlého průřezu ve formě dvou a čtyřnohých třmínků, distribuovaných v oblastech definovaných uživatelem.
  • Automatické vytvoření typické příčné výztuže pro jiné tvary průřezu.
  • Změna směru čtyřnohého třmínku v profilu sloupu.
  • Dimenzování výztuže je k dispozici v jednotkách mm nebo cm s nastavitelnou přesností.
  • Požadované poloměry ohybu výztuh jsou automaticky brány v úvahu.
  • Kotevní délky podélných výztuh se uvažují automaticky, když jsou ohnuty do příček a vloženy do sloupu horního podlaží, v případě obdélníkových a kulatých sloupů.
  • Kryt podélné a příčné výztuže rozložené uvnitř vyztuženého prvku je automaticky zohledněn.
  • Možnost navrhnout libovolné výztužné pruty.
  • Lze upravovat tvary a vlastnosti výztuže.
  • Nástroje pro editaci umožňují volné umístění výztuže v pohledu a řezu prvku.
  • Automatické vyjímání tyčí spolu s jejich rozměry a popisy (detaily výztuže).
  • Popisy tyčí mohou být umístěny v libovolném místě v pohledech a řezech prvků.
  • Automatizované a kontinuální číslování jednotlivých prutů v rámci jednoho souboru.
  • Dimenzovací geometrie slou může být volně modifikováno.

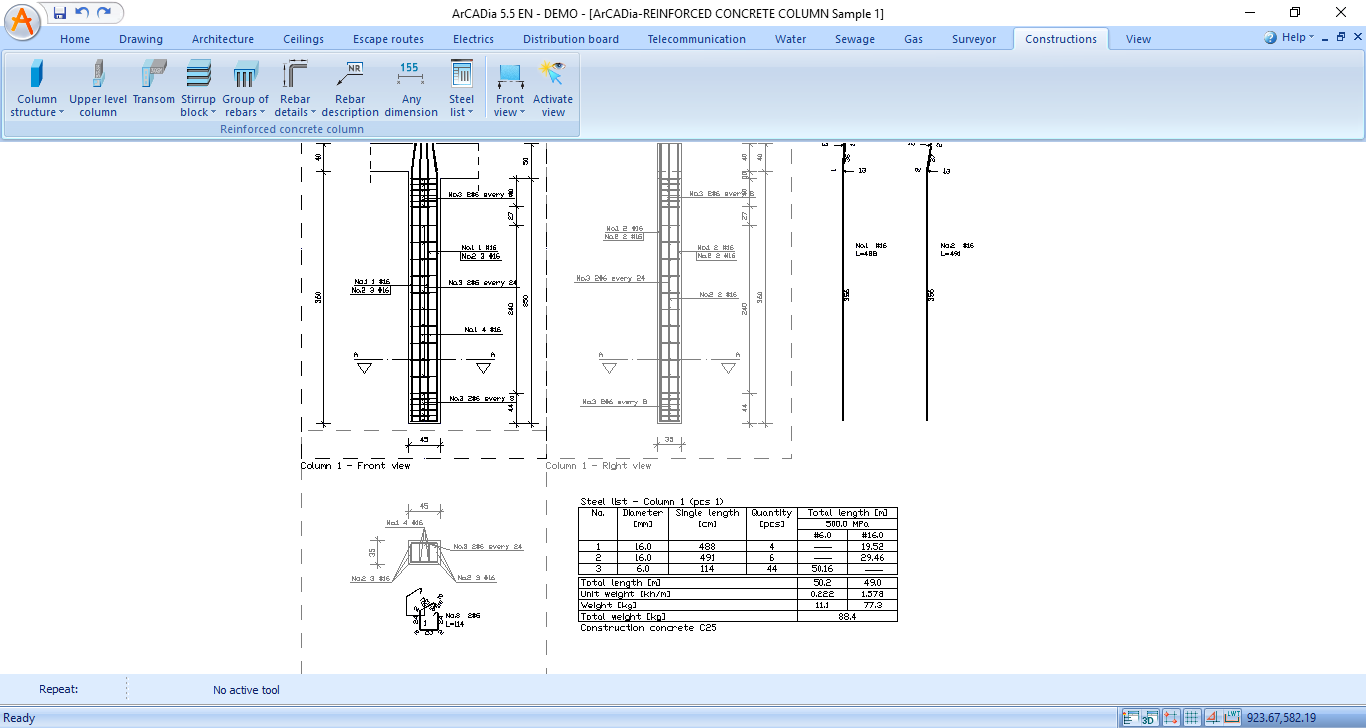

  • Automatické vytváření a úprava seznamu výztužných ocelí na základě vytvořeného modelu výztuže (Seznam zahrnující jeden prvek nebo celý výkres).
  • Automatické generování modelu vystužených sloupů na základě výpočtu provedeného v modulu EuroFerroConcrete R3D3 3D Frame a R2D2 2D Frame Application a ve sloupci ze železobetonu EN modulu aplikace Constructor.
  • 3D pohled na generovaný model vyztuženého sloupu.

UPOZORNĚNÍ:

Požadavky ArCADia modulu - Pro umožnění práce s tímto modulem musíte vlastnit i licenci jednoho ze základních ArCADia BIM systémů:

  • ArCADia LT nebo ArCADia nebo ArCADia PLUS nebo AutoCAD 2014/2015/2016/2017.
  • Pokud je tento modul nainstalován pro AutoCAD - vyžaduje se přítomnost základního modulu ArCADia AC.

SYSTÉMOVÉ POŽADAVKY:

  • Počítač třídy Pentium (doporučuje se Intel Core i5)
  • minimálně 2GB RAM (doporučujeme 16GB)
  • Asi 3 GB volného místa na disku pro instalaci
  • Grafická karta kompatibilní s DirectX 9.0 (doporučuje se 1 GB RAM)
  • OS: Windows 10 nebo Windows 8.1 nebo Windows 7
