Co je ArCADia -IFC?
ArCADia-IFC umožňuje uživateli importovat soubory IFC (např. Z Revit a ArchiCADu) do systému ArCADia BIM, stejně jako exportovat architektonický návrh společně s instalacemi a sítěmi ve formátu IFC.

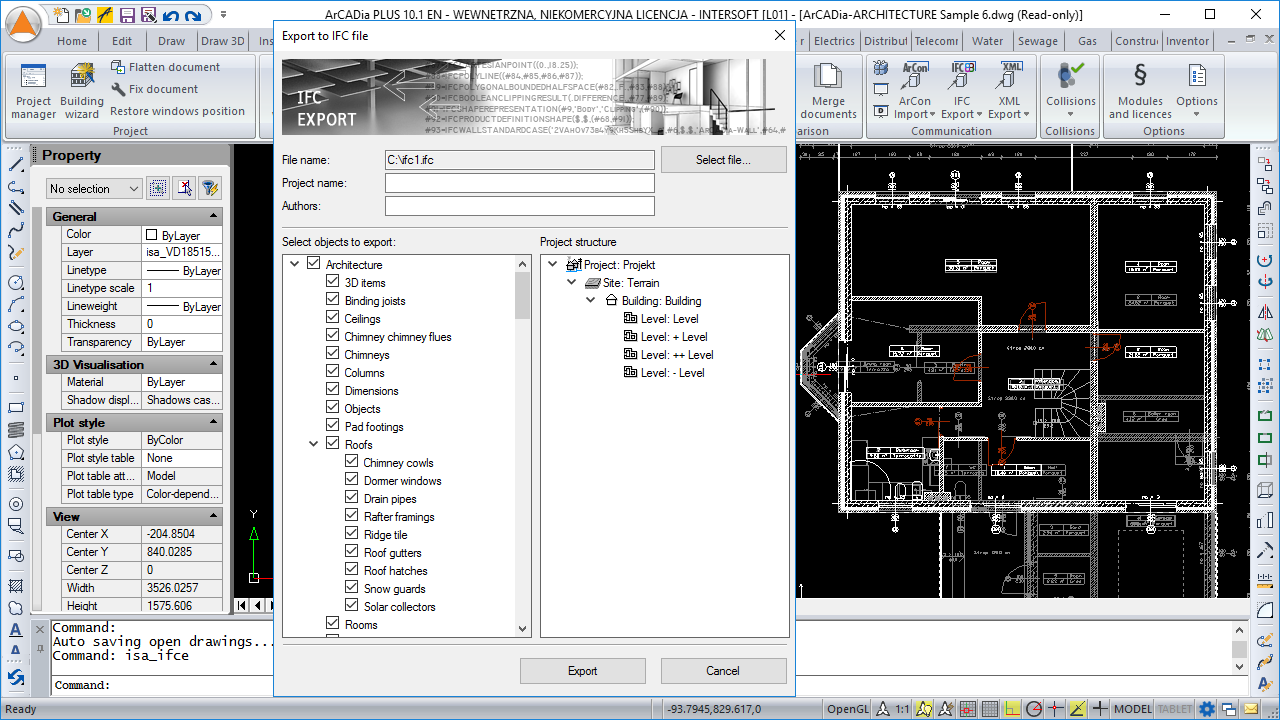

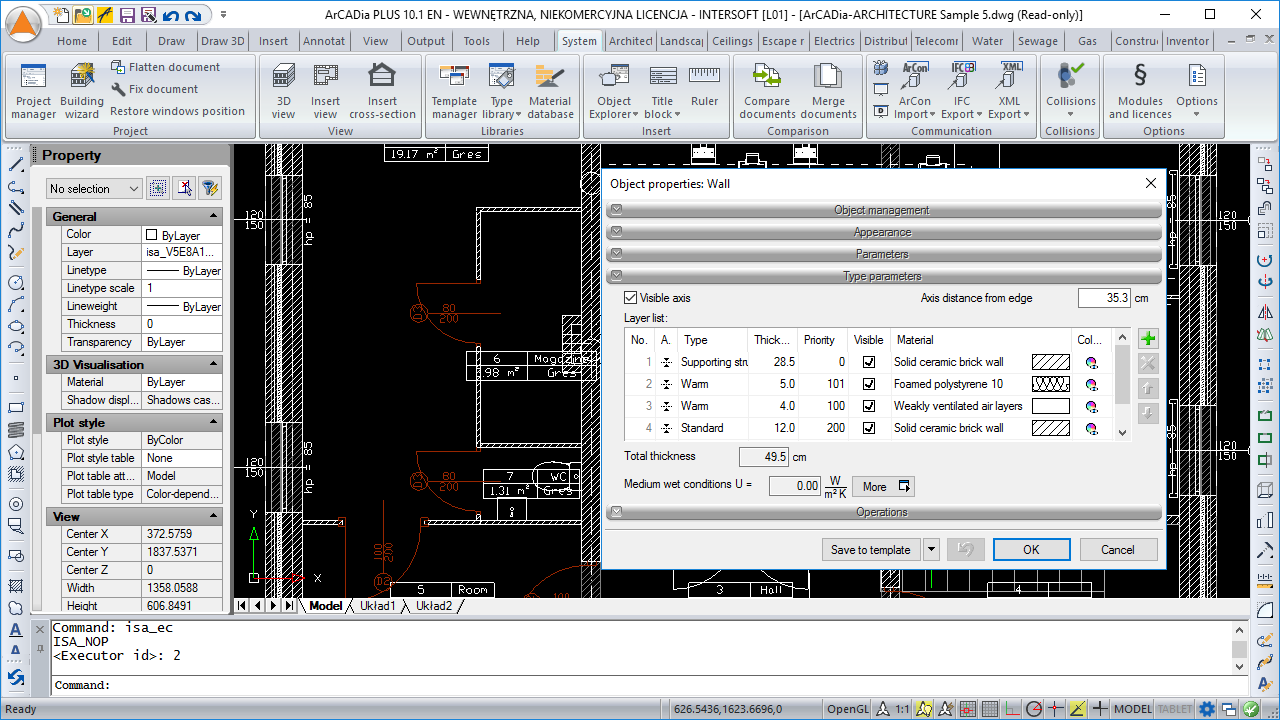

Modul ArCADia-IFC umožňuje importovat tělo budovy ve formátu IFC (např. Z Revit a ArchiCADu) včetně transformace objektů (stěn, stropů) na prvky systému ArCADia BIM. Při importu návrhu, instalací a vnějších sítí, jsou prvky těchto instalací načteny jako 3D objekty s informacemi o jejich vlastnostech. Program exportuje návrhy systému ArCADia BIM ve formátu IFC prostřednictvím exportu těla budovy pomocí instalací a vnějších sítí.
Pokud byl návrh vytvořen a exportován správně, objekty importované ze souboru IFC budou převedeny na prvky systému ArCADia BIM nebo na 3D objekty s informacemi o jejich vlastnostech. Pokud objekty nesplňují předpoklady systému (např. všechny stropy ze všech podlaží byly vytvořeny v jednom podlaží), nemusí být při importu načteny.
ArCADia - modul IFC (CZ)
http://www.arcadiabim.cz/images/arcadia/moduly/arcadia-ifc-2.png
http://www.arcadiabim.cz/images/arcadia/moduly/arcadia-ifc-3.png
http://www.arcadiabim.cz/images/arcadia/moduly/arcadia-ifc-4.png
http://www.arcadiabim.cz/images/arcadia/moduly/arcadia-ifc-5.png
http://www.arcadiabim.cz/images/arcadia/moduly/arcadia-ifc-1.png
Základní vlastnosti modulu ArCADia IFC:

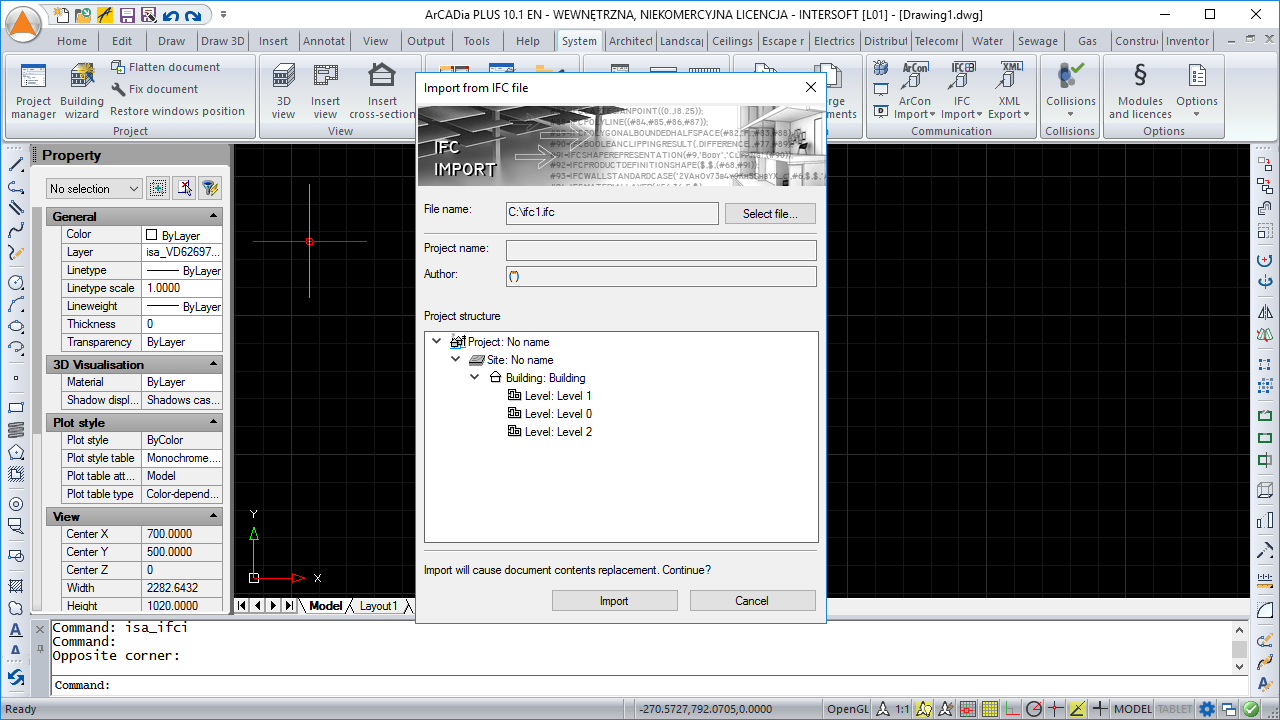

- Import souboru IFC byl zaveden jako nezávislý model projektu. Umožňuje import souboru do libovolného projektu (nového nebo s existující strukturou modelu systému ArCADia) a načíst několik modelů IFC do jednoho projektu. Importovaný model lze načíst použitím zjednodušeného pohledu průmětu (pouze se zobrazenou obálkou objektu) nebo s viditelnými všemi hranami.
- Import souborů RVT a RFA z aplikace Revit.
- Řízení IFC modelů: přidání a odstranění importovaných souborů.
- Možnost úpravy umístění modelu v projektovém prostoru, možnost posunutí v rámci systému X,Y a nadmořské výšky v m nad hladinou moře.

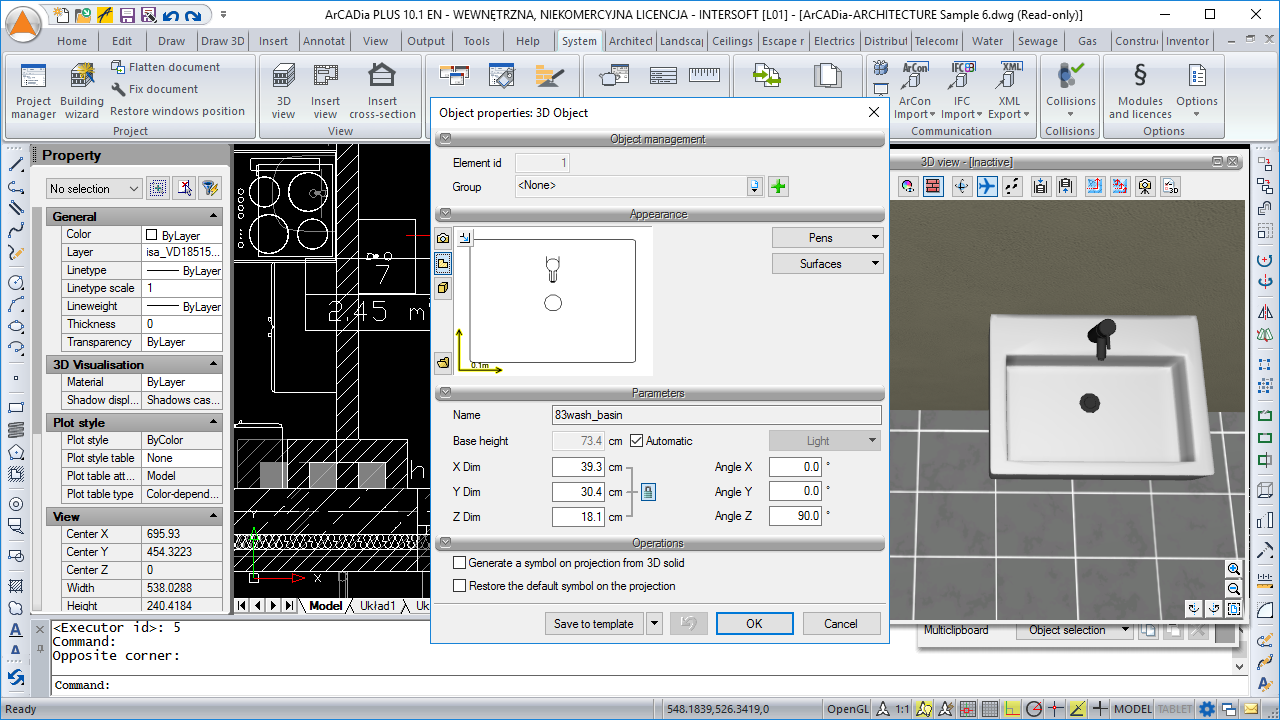

- Rychlý přístup v okně vlastností ke všem parametrům IFC objektů uložených ve zdrojovém programu.
- Koexistence IFC modelů a modelů systému ArCADia v jediném projektu; díky čemuž lze ověřit již ve fázi návrhu kolize mezi všemi nebo vyznačenými objekty všech modelů existujících v projektu.
- Funkce ukládání projektu prostřednictvím projektového balíčku spolu se všemi IFC modely přidanými do projektu.
UPOZORNĚNÍ:
Požadavky ArCADia modulu - Pro umožnění práce s tímto modulem musíte vlastnit i licenci jednoho ze základních ArCADia BIM systémů:
- ArCADia LT nebo ArCADia nebo ArCADia PLUS nebo AutoCAD 2014/2015/2016/2017.
- Pokud je tento modul nainstalován pro AutoCAD - vyžaduje se přítomnost základního modulu ArCADia AC.
SYSTÉMOVÉ POŽADAVKY:
- Počítač třídy Pentium (doporučuje se Intel Core i5)
- minimálně 2GB RAM (doporučujeme 16GB)
- Asi 3 GB volného místa na disku pro instalaci
- Grafická karta kompatibilní s DirectX 9.0 (doporučuje se 1 GB RAM)
- OS: Windows 10 nebo Windows 8.1 nebo Windows 7
