ArCADia-INSTALACE VYTÁPĚNÍ je průmyslově specifický modul systému ArCADia BIM postavený na technologii BIM (Building Information Modeling). Program umožňuje vytvářet odbornou technickou dokumentaci vnitřních topných soustav a zařízení v budovách pomocí technologie BIM. Také automaticky generuje axonometrické pohledy, výpisy a výpočty potřebné k vypracování projektové dokumentace. Umožňuje vkládání konstrukčních prvků výkresu na stavební základy se současným vytvářením výpočetních schémat a generováním axonometrických pohledů. Je určen pro projektanty vnitřních sanitárních zařízení.

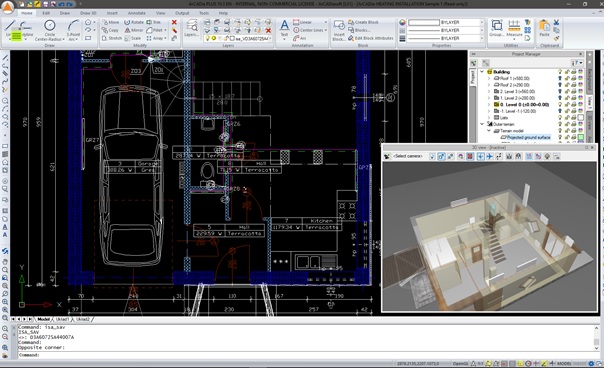

Modul ArCADia-INSTALACE VYTÁPĚNÍ umožňuje automatický výběr prvků s přihlédnutím k uživatelským preferencím a automatické generování výkazů materiálů nebo objektů použitých v projektu. Návrh může být realizován na pohledy budovy vytvořené v programu ArCADia-ARCHITEKTURA a převeden v CAD prostředí ve formě rastrových nebo vektorových souborů. Uživatel může používat knihovnu prvků používaných v topných zařízeních, která mohou být rozšířena a přizpůsobena potřebám uživatele z hlediska použitého zařízení a typů potrubních materiálů. Dále je možné vytvořit vlastní šablonu s možností uložit vlastní nastavení pro každý prvek programu a přenést jej spolu s projektem. Program umožňuje kontrolu správnosti projektované instalace z hlediska hydrauliky a volby příslušenství.

Základní vlastnosti modulu ArCADia instalace Vytápění

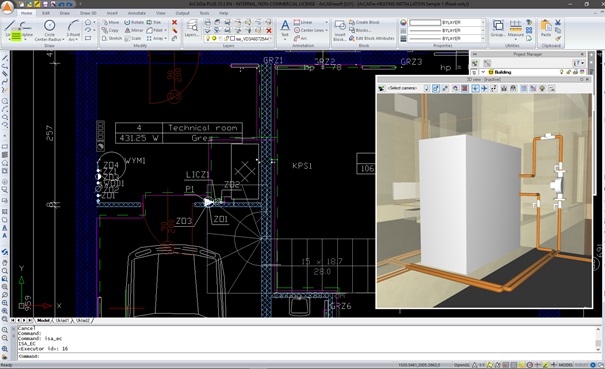

  • Vytváření výkresů vnitřní topné instalace, vycházejícího ze zdroje tepla, přes měřič tepla a potrubí a končící potřebným vybavením.

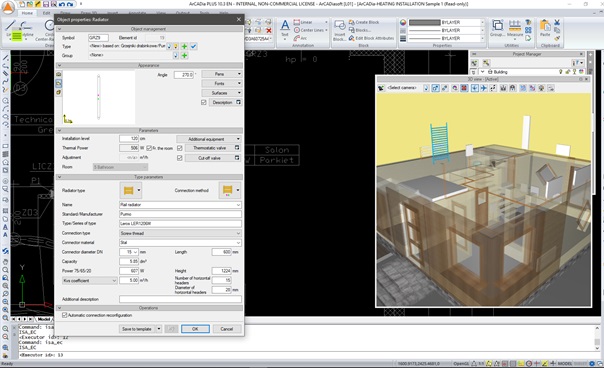

  • Vložení přijímačů tepla, tj. panelových, žebrových, koupelnových nebo kanálových radiátorů, topných trubek, ohřívačů a ventilátorů. Možnost vkládat povrchové topení, např. podlahové nebo stěnové vytápění.

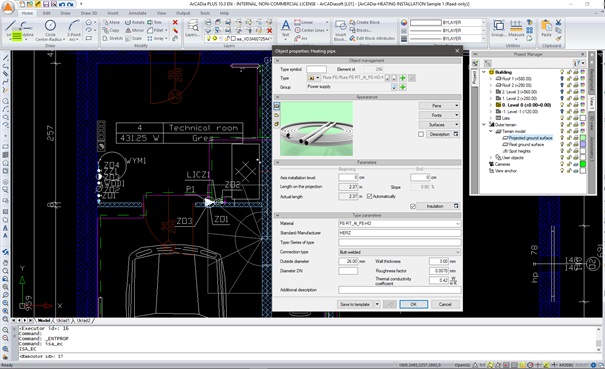

  • Vložení olověných vedení a distribučních kabelů z bohaté knihovny trubek z různých materiálů. Schopnost současně vložit několik paralelních kabelů s různými funkcemi a jejich inteligentním připojením.
  • Vložení armatur a zařízení z široké knihovny výrobců (přijímače, uzavírací, zpětné, bezpečnostní, kování, měřicí přístroje, filtry, hydraulické spojky apod.).
  • Vkládání různých typů příslušenství s individuálně nastavenými tvary a rozměry, např. Topné kotle, expanzní nádoby.
  • Automatické generování sady připojení, včetně možnosti jejich úpravy.
  • Usnadnění kreslení umožňuje rychlé a snadné připojení více radiátorů, plynulé vkládání tras vertikálních a horizontálních sekcí instalace, právě tak jako i změna podlaží mnoha instalačních prvků současně a vkládání typických objektových systémů do knihovny programu.
  • Vložení instalace vytvořené v prostředí CAD a konverze vedení na potrubí (objekty systému ArCADia BIM).
  • Automatické vytvoření číslování bodů a popis instalace s možností úpravy. Tvorba vlastních šablon.
  • Vytvoření tří typů axonometrických pohledů (včetně částečných) a schopnost vytvářet zřetelné objekty jasně viditelné pohybem a zkrácením sekcí jedinou krátkou operací; možnost vkládat uzavírací ventily přímo do axonometrického výkresu s automatickým zařazením do pohledu a do výpisů.
  • Výpočet aktivního gravitačního tlaku a lineárních a lokálních tlakových ztrát u všech obvodů, indikace kritického obvodu.
  • Výpočet požadovaného tlaku v zařízení s ohledem na regulaci pomocí termostatických ventilů.
  • Indikace hodnot parametrů potřebných pro okruh čerpadla: sací výška a účinnost.
  • Kontrola instalace z hlediska správnosti připojení.
  • Automatický výběr potrubí, izolace, termostatických ventilů, uzavíracích armatur apod. S přihlédnutím k platným předpisům.

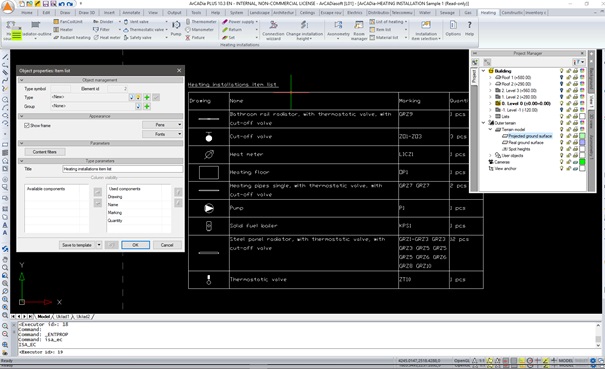

  • Generování výkazů výpočtů, dokončených výpisů materiálů, zařízení a spojovacích dílů zahrnutých v projektu, určených k dalšímu zpracování a provedení odhadu nákladů a nabídky investice (export do programů Ceninwest a Norma).
  • Generování seznamů přijímačů v místnostech a výkresech s přihlédnutím k typu vytápění a kapacity v dané místnosti, včetně struktury budovy.

UPOZORNĚNÍ:

Požadavky ArCADia modulu - Pro umožnění práce s tímto modulem musíte vlastnit i licenci jednoho ze základních ArCADia BIM systémů:

  • ArCADia LT nebo ArCADia nebo ArCADia PLUS nebo AutoCAD 2014/2015/2016/2017.
  • Pokud je tento modul nainstalován pro AutoCAD - vyžaduje se přítomnost základního modulu ArCADia AC.

SYSTÉMOVÉ POŽADAVKY:

  • Počítač třídy Pentium (doporučuje se Intel Core i5)
  • minimálně 2GB RAM (doporučujeme 16GB)
  • Asi 3 GB volného místa na disku pro instalaci
  • Grafická karta kompatibilní s DirectX 9.0 (doporučuje se 1 GB RAM)
  • OS: Windows 10 nebo Windows 8.1 nebo Windows 7
