ArCADia-ŽELEZOBETONOVÉ DESKY je průmyslově specifický modul systému ArCADia BIM postaven na technologii BIM (Building Information Modeling). Program je určen stavebním inženýrům. Účelem aplikace je poskytnout maximální podporu uživateli při vývoji detailních konstrukčních výkresů železobetonových desek v CAD programu.

Modul ArCADia-ŽELEZOBETONOVÉ DESKY je strukturální program, který vytváří prostorový model výztuže desek, umožňuje další editaci a například automatické vytváření nových průřezů desek na základě dat zadaných uživatelem ve formě pohledů na desky horní a spodní výztužné desky a průřezy prvku. Formování výztuže desky v programu je možné na základě pokynů uvedených v normě EN 1992-1-1 Eurokód 2: září 2008 . Tento program umožňuje zadání údajů o tvaru desky a podpory konstruktérem a zachycuje data týkající se tvaru desky a podpory přímo z programu ArCADia-ARCHITEKTURA na základě nastaveného stropu. Pokud kryt podlaží v ArCADia-ARCHITEKTURA sestává z několika stropů, všechny stropy po jejich výběru jsou přeneseny do programu ArCADia-ŽELEZOBETONOVÉ DESKY jako samostatné modely železobetonových desek.

Základní vlastnosti modulu ArCADia Železobetonové desky:

  • Možnost navrhnout více desek v jednom dokumentu.
  • Možnost převést stropy včetně jejich podpůrných podmínek z modelu budovy v programu Arcadia-ARCHITEKTURA.
  • Možnost vytvářet geometrii i výztuž desky ve dvou hlavních pohledech definovaných samostatně pro horní a spodní výztužné desky, stejně jako libovolný počet předpokládaných řezů desky.
  • Plná kontrola viditelnosti výkresu a tisk pohledů a řezů a jejich součástí, jakož i možnost přepínání mezi nimi při práci na modelu.
  • Volné posouvání a přidávání nových průřezů desek stejně jako nastavení hloubky pole výztuže průřezu.
  • Možnost volně tvarovat obrysy desky a její podpěry ve formě stěn, sloupů a spojů, stejně jako vložení otvorů jakéhokoli tvaru do navržené desky.

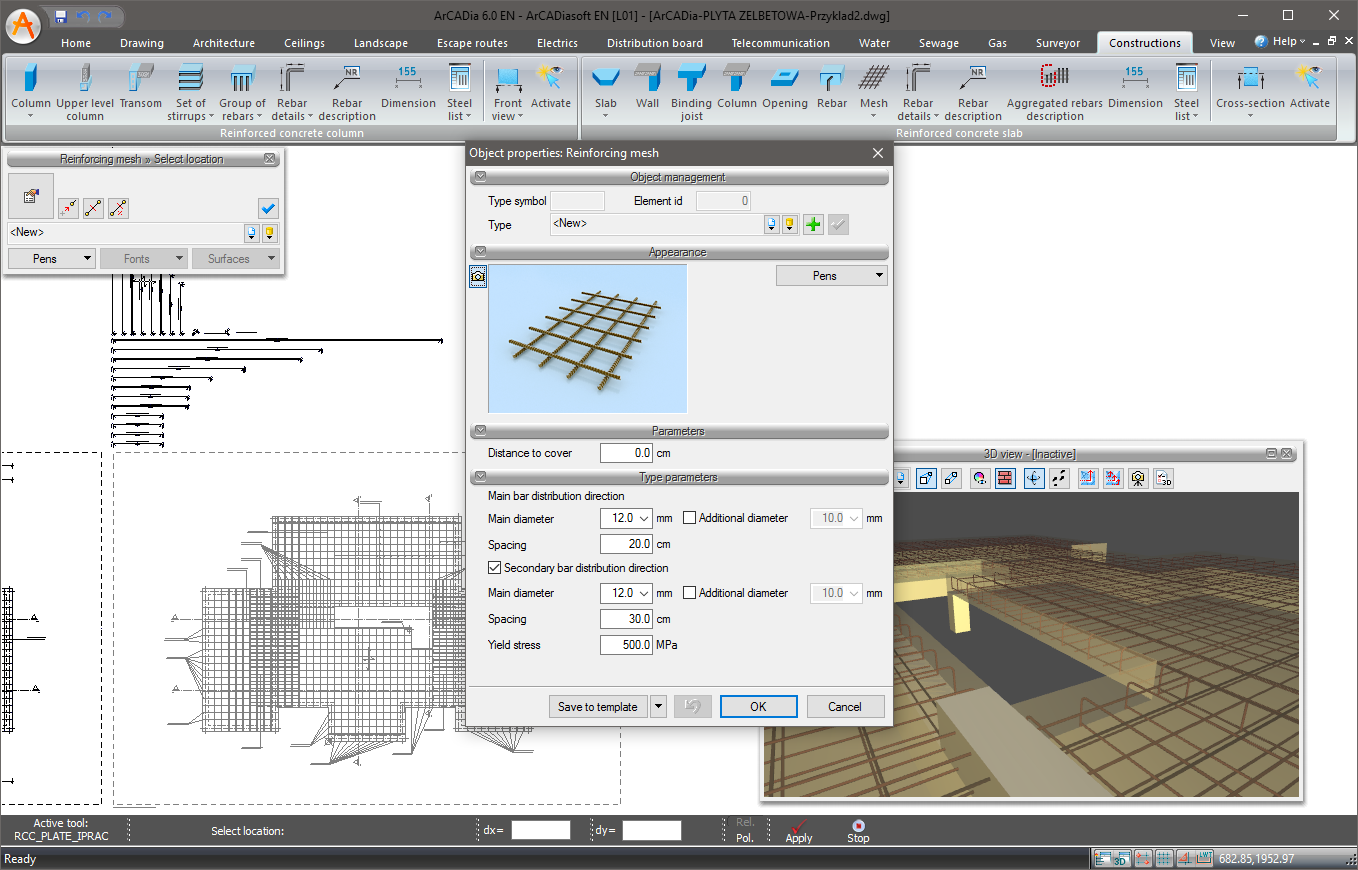

  • Automatické zahrnutí obdélníkových výztužných mřížek pro jakýkoliv tvar desky nebo její části s udržováním rovnoměrné nebo měnitelné výztuže v obou směrech, stejně jako údržba vertikálního (horního a spodního krytu) a bočního krytu pro všechny pruty.
  • Automatické zahrnutí obdélníkových výztužných mříží pro uživatelem definovanou oblast uvnitř desky obdélníkového nebo jiného tvaru.
  • Možnost kopírovat definované mřížky v rámci horní a spodní výztuže i mezi těmito povrchy.
  • Možnost ohýbat pruty z horní mřížky do spodní mřížky.
  • Možnost vložit pravidelné hustoty výztuže v obou směrech ve vybrané oblasti dané sítě a vytvořit kopii.
  • Možnost vkládat výřez jakéhokoli tvaru do předem stanovené mřížky, bez ohledu na otvor v desce.
  • Možnost upravovat obrysy mřížky a směr hlavních a vedlejších prutů v mřížce, stejně jako možnost rozebrat mřížku do na samostatné pruty (po rozebratí mřížky je jakákoliv kompaktnost v mřížce zrušena).
  • Možnost přidávat jednotlivé pruty do mřížky v hlavním nebo sekundárním směru (tvořící mřížkovou lištu, dokud není mřížka rekonstruována).
  • Možnost kopírovat pruty mřížky (tvořící neodstranitelné tyče po úpravě mřížky).
  • Možnost modifikovat délku jednotlivých prutů (až do rekonstrukce mřížky).
  • Možnost přesunout celou distribuci prutů v síti s její údržbou po rekonstrukci sítě (bez odstranění mřížky).
  • Automatické odstranění distribuce nadměrných mřížek prutů založených zcela na podpěrné ploše desky (stěny a spoje).

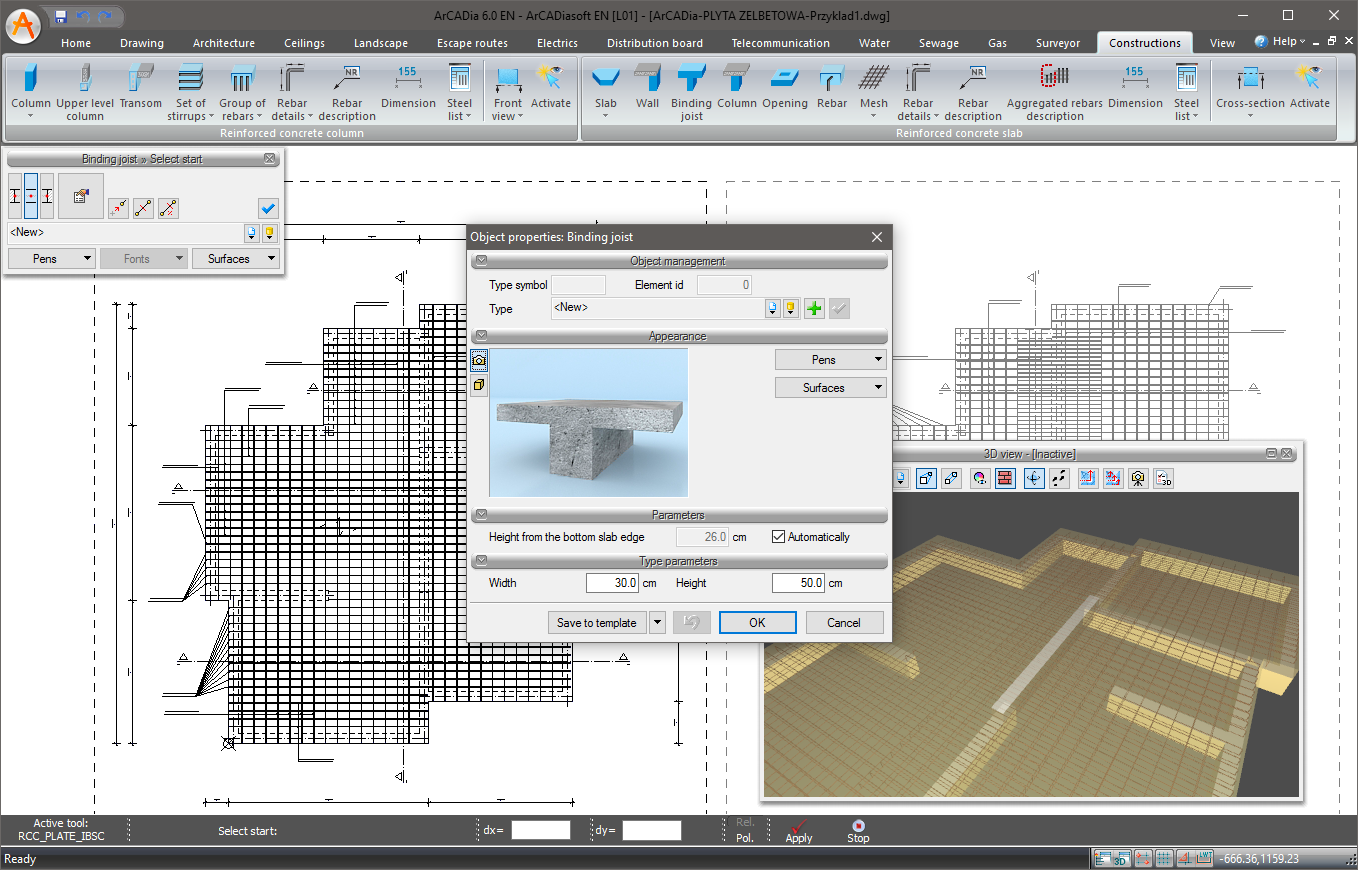

  • Možnost vytvářet vertikální razené příslušenství v oblastech přímé podpory desky na sloupech.
  • Automatické zahrnutí ve výpisu ocelové výztuže pravidelné distribuce horních mřížek podporných tabulek.
  • Dimenzování výztuže v milimetrech nebo centimetrech s možností nastavení přesnosti.
  • Automatické zahrnutí potřebných poloměrů ohýbání prutů výztuže.
  • Možnost vytvářet armovací pruty jakéhokoli tvaru.

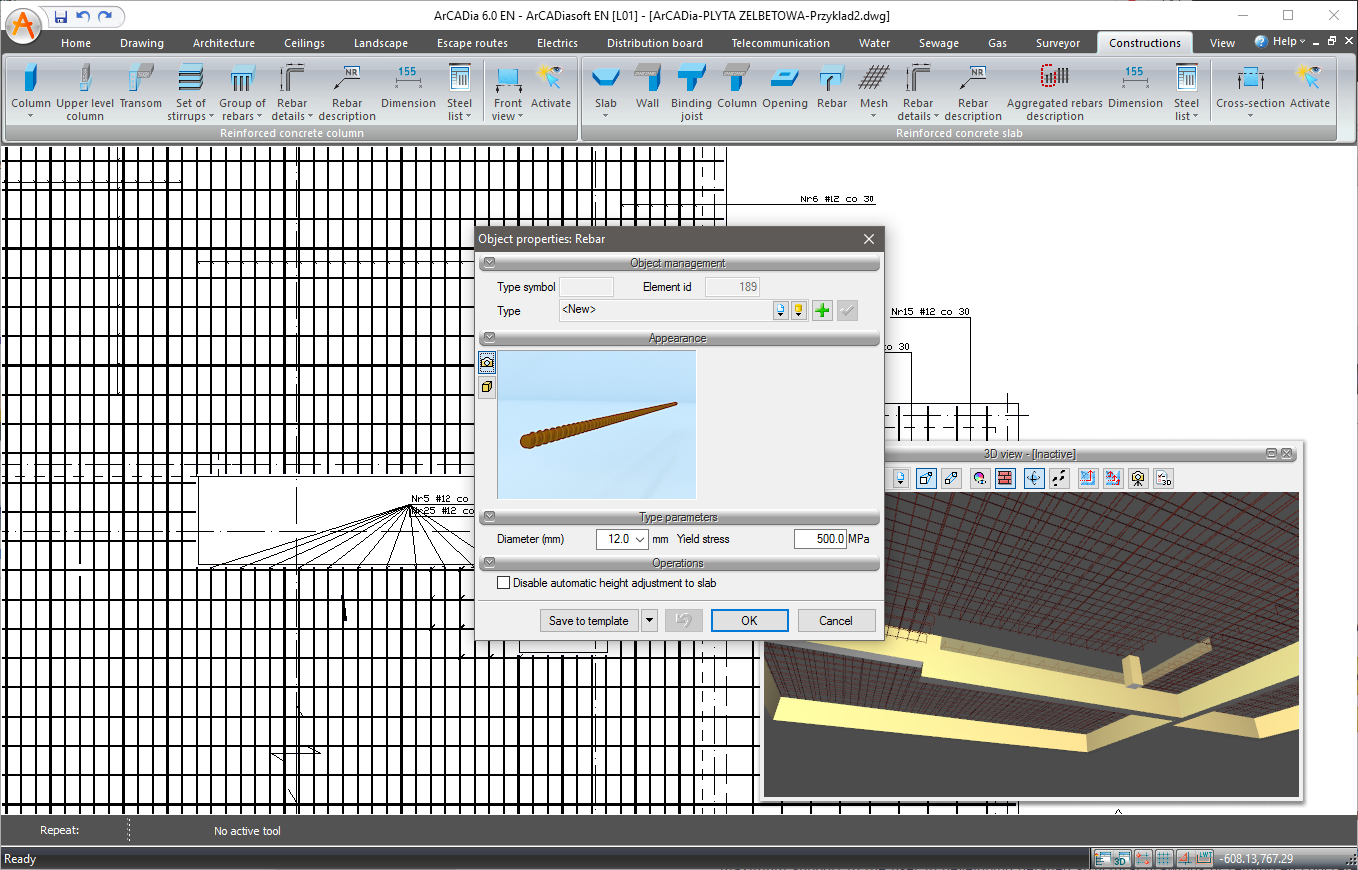

  • Možnost měnit průměry a vlastnosti vyztužovacích prutů.
  • Automatické vysunutí výztužných tyčí včetně jejich dimenzování a popisu (detaily výstužných tyčí).
  • Možnost vložit agregované číslování armovacích prutů desky a jejich popisy pro pruty s pravidelným zvyšováním délky prutu, což omezuje množství čísel prutů v desce.
  • Volné vkládání popisů výztuže do zobrazení prvků a průřezů.
  • Automatické nepřetržité číslování všech prutů v jednom dokumentu nebo pro jednu desku.
  • Možnost volně tvarovat dimenzování geometrie desky.

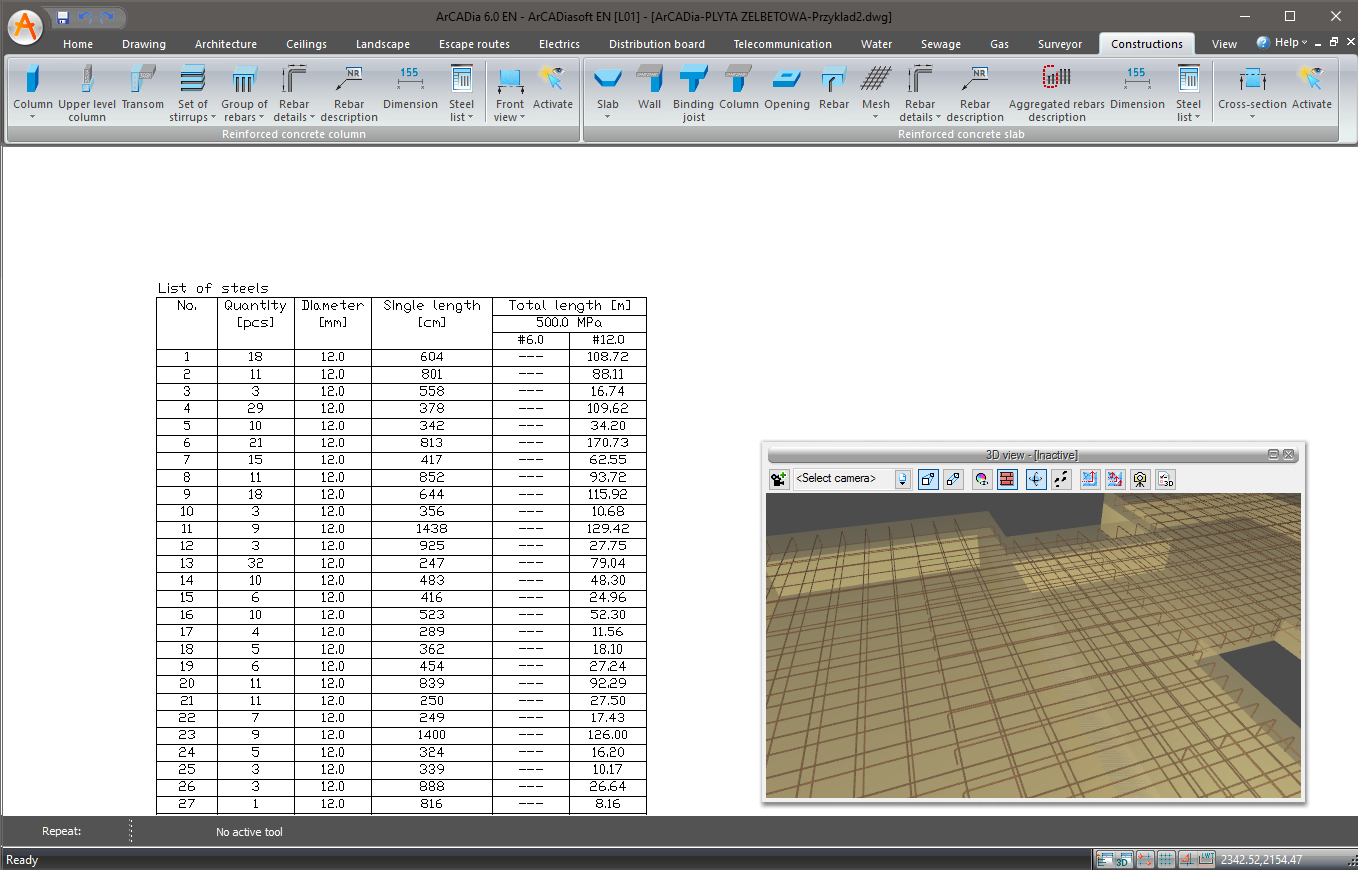

  • Automatické vytvoření a úprava seznamu výztužné oceli na základě vytvořeného modelu výztuže (seznam pro jednu desku nebo seznam pro celý výkres).

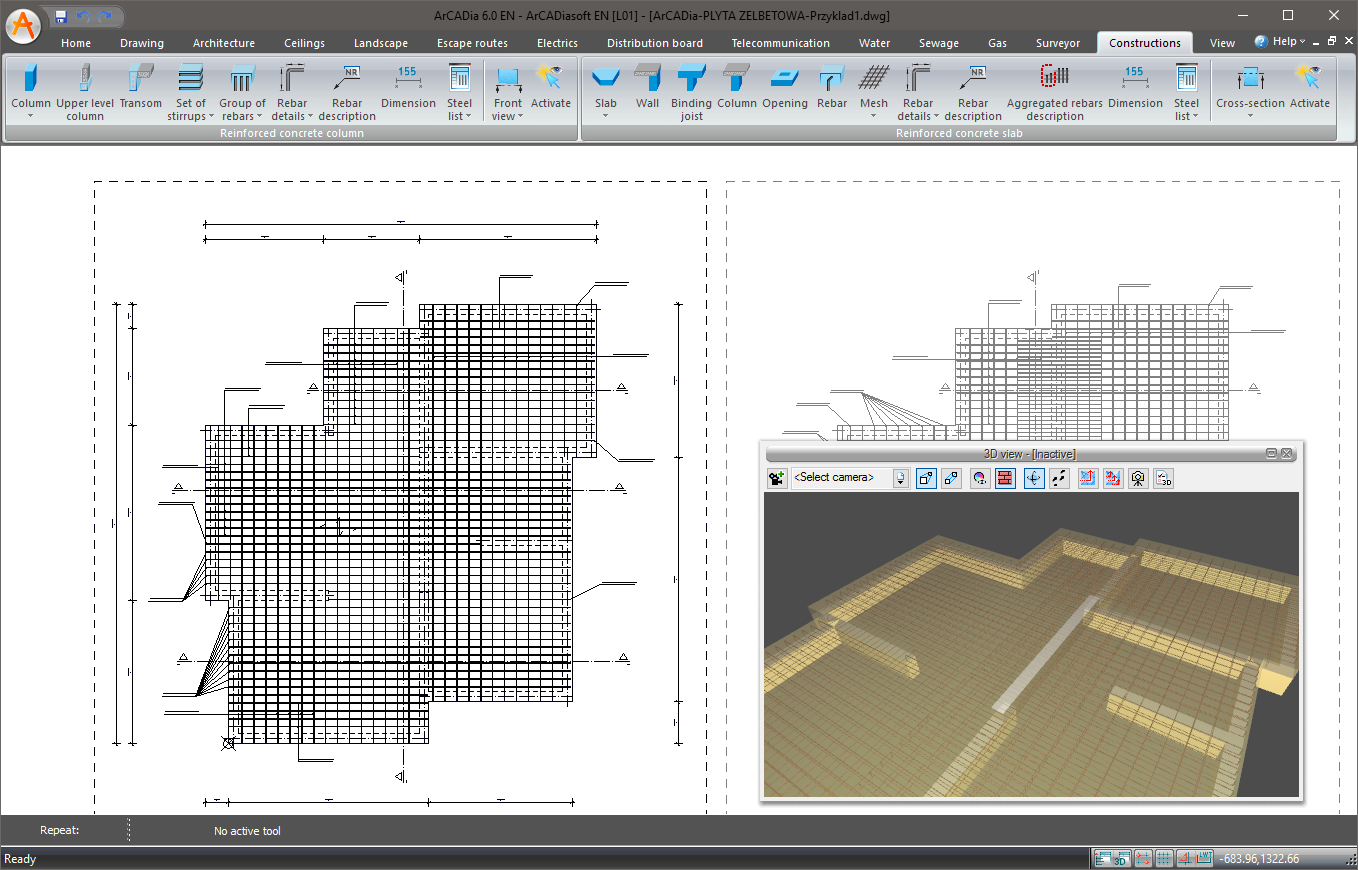

  • Náhled vytvořeného modelu výztuže desky v 3D pohledu.

UPOZORNĚNÍ:

Požadavky ArCADia modulu - Pro umožnění práce s tímto modulem musíte vlastnit i licenci jednoho ze základních ArCADia BIM systémů:

  • ArCADia LT nebo ArCADia nebo ArCADia PLUS nebo AutoCAD 2014/2015/2016/2017.
  • Pokud je tento modul nainstalován pro AutoCAD - vyžaduje se přítomnost základního modulu ArCADia AC.

SYSTÉMOVÉ POŽADAVKY:

  • Počítač třídy Pentium (doporučuje se Intel Core i5)
  • minimálně 2GB RAM (doporučujeme 16GB)
  • Asi 3 GB volného místa na disku pro instalaci
  • Grafická karta kompatibilní s DirectX 9.0 (doporučuje se 1 GB RAM)
  • OS: Windows 10 nebo Windows 8.1 nebo Windows 7
