ArCADia-PLYNOVÉ INSTALACE je průmyslově specifický modul systému ArCADia BIM postaven na technologii BIM (Building Information Modeling). Program lze použít k vytvoření projektové dokumentace vnitřních rozvodů plynových instalací.

Modul provádí výpočty potřebné pro ověření správného návrhu systému (ověření správných průměrů, rozsahu poklesu tlaku plynových spotřebičů proti proudu) a vytvoření odborné technické zprávy.

Program je určen jak pro projektanty plynárenských sítí a systémů, tak pro všechny osoby spojené s instalatérskými a montážními sektory v civilním inženýrství.

Základní vlastnosti modulu ArCADia Plynové instalace

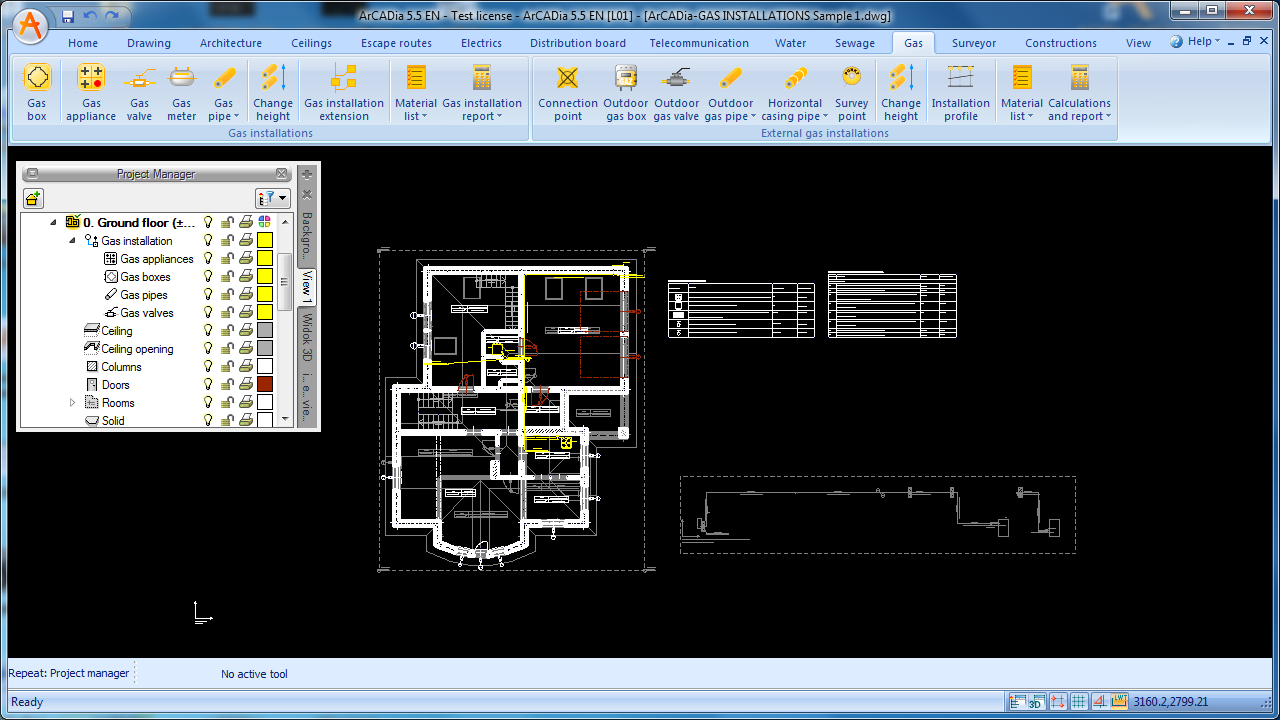

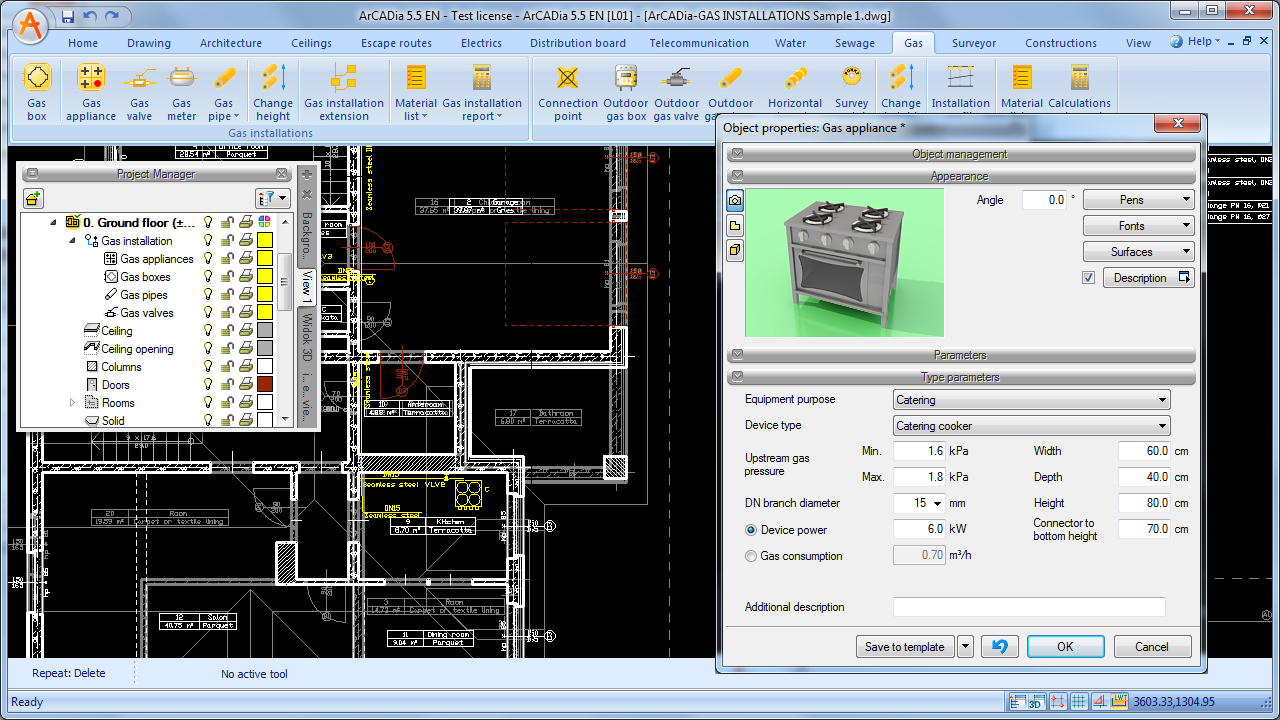

  • Příprava výkresů plynových instalací na stavebních půdorysech, počínaje umístěním plynové skříně, přiřazením technických parametrů, včetně parametrů plynu, uspořádání plynových spotřebičů, měřicích přístrojů specifikací trasy plynovodu, umístění uzavíracích armatur plynu.
  • NOVINKA: Vybavení instalace plynovým filtrem a regulátorem tlaku.
  • NOVINKA: Schopnost transformovat standardní CAD úsečku na strukturu plynovodu modulu ArCADia-PLYNOVÉ INSTALACE.
  • Určení návrhového požadavku na plyn pro budovu zásobovanou plynem o jakýchkoli vlastnostech spalování, včetně faktorů působení.
  • Výkon výpočtů pro celkovou tlakovou ztrátu pro všechny trasy plynových spotřebičů a určení minimálního a maximálního tlaku před plynovým zařízením.
  • Zprávy a varování, které ověřují správné výpočty a navrhované plynárenské systémy.
  • Vypracování výpočtových diagramů pro všechny trasy dodávek plynu a plynových spotřebičů, včetně možnosti jejich zpřehlednění.
  • NOVINKA: Automatické vytvoření výkresu vývoje celé navržené plynové instalace nebo její částí. Automatické vytvoření axonometrického výkresu celé navržené plynové instalace nebo jakékoli její části. Možnost vložit armatury přímo do axonometrického výkresu s automatickým zařazením do pohledu a přehledů.
  • Automatické vytváření rozšiřujících výkresů navrženého plynovodu.
  • NOVINKA: Automatické vytváření sady spojovacích tvarovek v závislosti na typu připojení v bodech napojení a bodech přívodů, včetně možnosti jejich úpravy.
  • Generování výpočtů obsahujících úseky plynových ztrát v jednotlivých konstrukčních sekcích, včetně možnosti přizpůsobení diagramů průřezů přímo ve výpočtové tabulce a automatické modifikaci průměrů na výkresu.
  • Generování hotových výpisů použitého materiálu.
  • Možnost rychlého a jednoduchého přidání databází do hlavní knihovny programů a výběr složek, které mají být použity v daném návrhu systému.

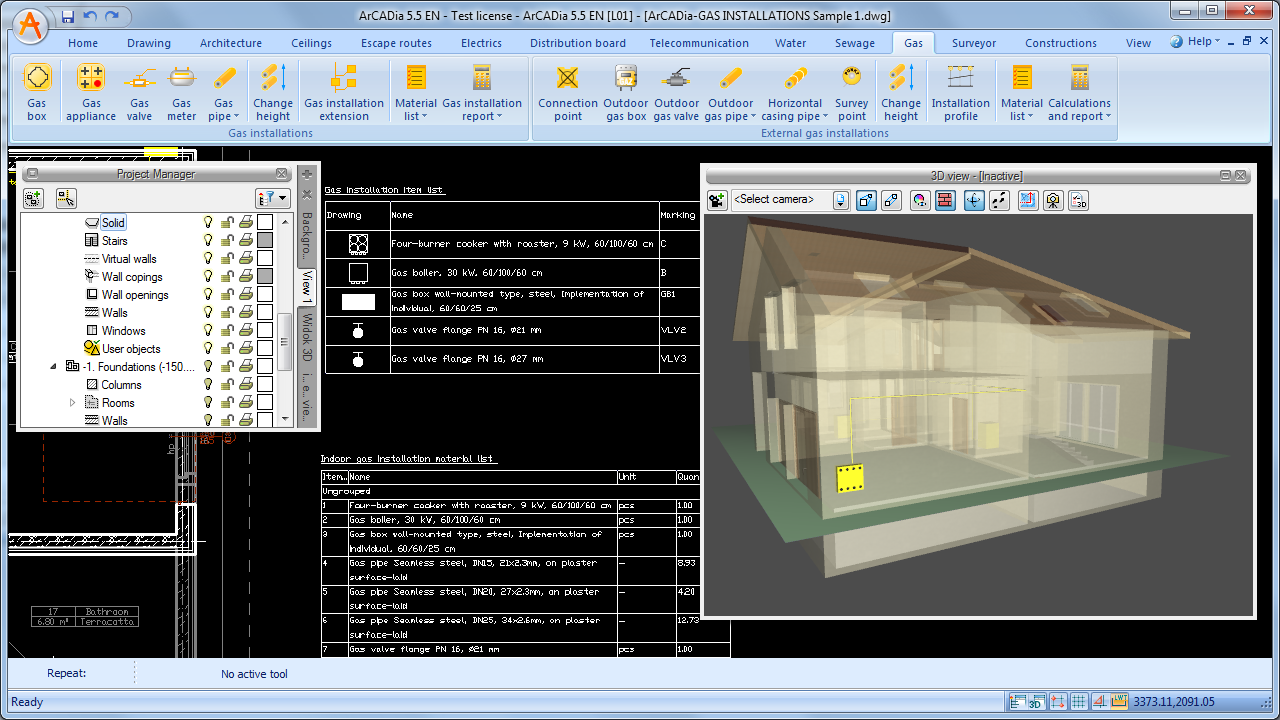

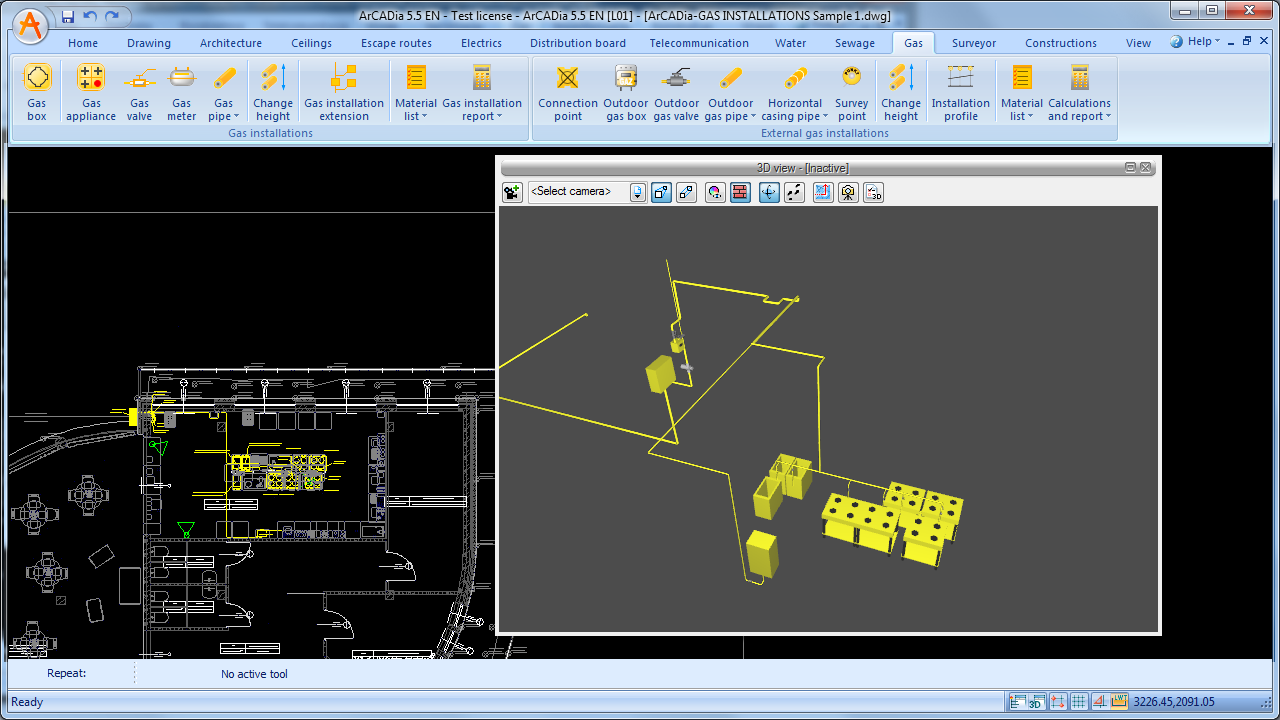

  • 3D náhled na systému plynové instalace, usnadňující opravu trasy potrubí neviditelné v plánu.
  • Export výkazů materiálu, seznamů položek a sestav ve formátu RTF (např. Do aplikace Microsoft Word).
  • NOVINKA: Export výpisu materiálu ve formátu CSV (např. do aplikace Microsoft Excel) a do programu Ceninwest.

UPOZORNĚNÍ:

Požadavky ArCADia modulu - Pro umožnění práce s tímto modulem musíte vlastnit i licenci jednoho ze základních ArCADia BIM systémů:

  • ArCADia LT nebo ArCADia nebo ArCADia PLUS nebo AutoCAD 2014/2015/2016/2017.
  • Pokud je tento modul nainstalován pro AutoCAD - vyžaduje se přítomnost základního modulu ArCADia AC.

SYSTÉMOVÉ POŽADAVKY:

  • Počítač třídy Pentium (doporučuje se Intel Core i5)
  • minimálně 2GB RAM (doporučujeme 16GB)
  • Asi 3 GB volného místa na disku pro instalaci
  • Grafická karta kompatibilní s DirectX 9.0 (doporučuje se 1 GB RAM)
  • OS: Windows 10 nebo Windows 8.1 nebo Windows 7
