ArCADia-INSTALACE VODOVODŮ je průmyslově specifický modul systému ArCADia BIM postavený na technologii BIM (Building Information Modeling). Program lze využít k vytvoření odborné technické dokumentace vnitřních systémů zásobování vodou v budově. Program je určen pro konstruktéry vnitřních kanalizačních systémů.

Modul ArCADia-INSTALACE VODOVODŮ umožňuje objektově orientované vkládání kreslících prvků na pozadí stavebních výkresů pozadí, včetně vytváření návrhových diagramů a generování tří typů axonometrických projekcí. Kromě toho program umožňuje automatický výběr prvků s přihlédnutím k uživatelským preferencím (prvky jsou vybrány z katalogů) a automatické generování výkazů a výpisů materiálů nebo objektů použitých v návrhu. Vodovodní instalace mohou být navržené na základě plánů budov vytvořených v programu ArCADia-ARCHITEKTURA a navržených v CAD prostředí ve formě bitmapových nebo vektorových souborů. Uživatel může používat knihovnu prvků používaných ve vodovodních systémech, které mohou být rozšířeny a přizpůsobeny vlastním potřebám v rozsahu použitých strojů a typů potrubí. Je také možné připravit šablonu uživatele, včetně možnosti uložit přizpůsobené výchozí nastavení pro každý prvek programu a přenést je spolu s návrhem.

Program lze použít k ověření navrženého systému v rámci hydrauliky a k výběr zařízení.

Základní vlastnosti modulu ArCADia instalace vodovodů

  • Výkresy vnitřního vodovodního systému jsou ověřovány z místa připojení, měřící jednotky vody a potrubí k nezbytnému vybavení.
  • Jsou vyznačeny výpustě vody a vodovodní potrubí.
  • Stoupačky a rozvody vody jsou vybrány z rozsáhlé knihovny trubek z různých materiálů. Mnoho paralelních potrubí s různými funkcemi může být spuštěno a připojeno současně.
  • Armatury a zařízení se vkládají z rozsáhlé knihovny výrobců (vodní výpustě, uzávěry a zpětné ventily, bezpečnostní, požární a regulační armatury, měřící přístroje, filtry, směšovače).
  • Vkládání různých typů zařízení s individuálně nastavenými tvary a rozměry (zařízení pro centrální přípravu teplé užitkové vody, ohřívače vody, tlakové posilovače).
  • Automatické generování sady spojovacích tvarovek, včetně možnosti jejich úpravy.
  • Pomůcky pro kreslení, které umožňují snadné a rychlé připojení řady vývodů vody, nepřetržité zavádění vertikálních a horizontálních cest systému, stejně jako úpravy množství úrovní systémových prvků současně, což šetří typické systémy prvků, jako je dávkovače vody v programové knihovně.
  • Vložení systému kresleného v CAD prostředí a transformace vedení do potrubí (objekty systému ArCADia).
  • Automatické vytvoření číslování bodů a popisů včetně možnosti jejich úpravy. Vytvoření uživatelských šablon.

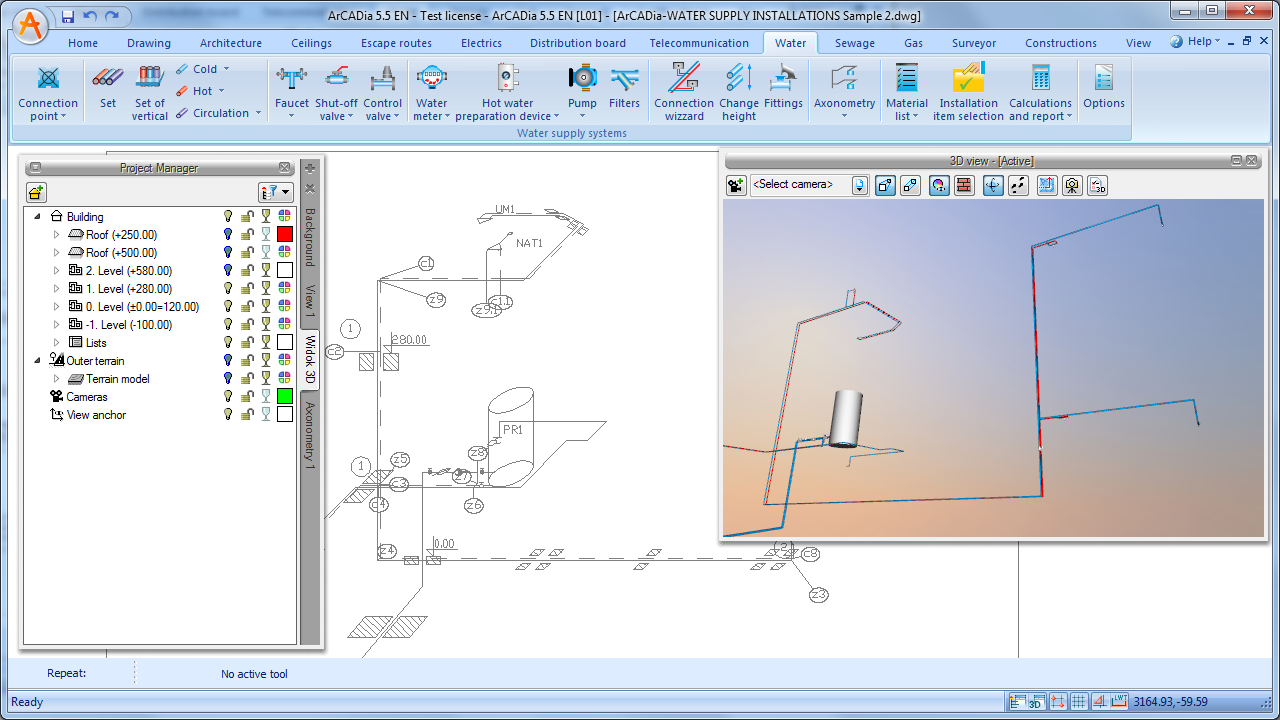

  • Vytvoření tří typů axonometrie (také částečné) a možnost její zpřehlednění odsazením a zkrácením sekcí jedinou krátkou operaci. Možnost vkládat uzavírací ventily přímo do výkresu axonometrie včetně jejich automatického zařazení do půdorysů a výpisů.
  • Výpočet celkových a částečných tlakových ztrát pro všechny nebo vybrané cesty proudění vody a výběr posledního příznivěho umístěného distribučního bodu.
  • Výpočet tepelných a tlakových ztrát v cirkulačních systémech včetně možnosti stanovení požadovaných parametrů dodávací hlavy a kapacity oběhových čerpadel.
  • Použitá nadmíra pro hydraulické podmínky ve výpočtu systému s požárním hydrantem.
  • Ověření systému pro správná připojení.
  • Automatický výběr prvků systému, který umožňují platné předpisy.
  • Generování výkazů výpočtů, hotových výpisů materiálu, vybavení a spojovacích tvarovek zahrnutých v návrhu pro další zpracování.

UPOZORNĚNÍ:

Požadavky ArCADia modulu - Pro umožnění práce s tímto modulem musíte vlastnit i licenci jednoho ze základních ArCADia BIM systémů:

  • ArCADia LT nebo ArCADia nebo ArCADia PLUS nebo AutoCAD 2014/2015/2016/2017.
  • Pokud je tento modul nainstalován pro AutoCAD - vyžaduje se přítomnost základního modulu ArCADia AC.

SYSTÉMOVÉ POŽADAVKY:

  • Počítač třídy Pentium (doporučuje se Intel Core i5)
  • minimálně 2GB RAM (doporučujeme 16GB)
  • Asi 3 GB volného místa na disku pro instalaci
  • Grafická karta kompatibilní s DirectX 9.0 (doporučuje se 1 GB RAM)
  • OS: Windows 10 nebo Windows 8.1 nebo Windows 7
