ArCADia-KANALIZACE je průmyslově specifický modul systému ArCADia BIM postavený na technologii BIM (Building Information Modeling). Program lze použít k vytvoření profesionální konstrukční dokumentace drenážních systémů na architektonických výkresech. Program je určen pro konstruktéry vnitřních odvodňovacích systémů.

Modul ArCADia-KANALIZACE umožňuje objektově orientované vkládání kreslících prvků na pozadí stavebních výkresů pozadí, včetně vytváření návrhových diagramů a generování rozšíření a profilů. Uživatel může navrhnout odvodňovací systém z hlediska odvodněné odpadní vody: šedá a černá voda, dešťová voda (pro umístění výstupních potrubí v budově nebo když je nutné spouštět odtokové potrubí pod podlahou budovy) a zpracovávat odpadní vodu. Půdorysy lze vytvářet na výkresech s architektonickým pozadím ve formě bitmapových nebo vektorových souborů

Uživatel může používat knihovnu prvků používaných v odtokových systémech, které mohou být rozšířeny a přizpůsobeny potřebám uživatele, pokud jde o použité zařízení a typy materiálu potrubí. Lze také připravit ěablonu, včetně možnosti uložit výchozí nastavení pro každý programový prvek a přenést jej spolu s návrhem mezi různými pracovními stanicemi.
Uživatel zpočátku najde stoupačky pro skupinu příjemců, včetně možnosti lokalizovat odsazení (průchody pod podlahou), metody větrání a stoupání. Za tímto účelem se zadává tloušťka podlaží a výška hladiny (automaticky se generují data geometrie budovy z ArCADia-ARCHITEKTURA.

Může být navrženo připojení zařízení k stoupačkám a na tomto základě lze definovat hydraulické zatížení, což umožňuje určení průměru stoupačky. Program umožňuje definovat objekty ve vodorovném i svislém řezu: vyčištění, vyčištění otvorů, přístupové komory, kování (klapky) a kulisy. Rozšíření částečného/celého systému je generováno na základě dat týkajících se řady zařízení připojených ke stoupajícímu a drenážnímu systému.

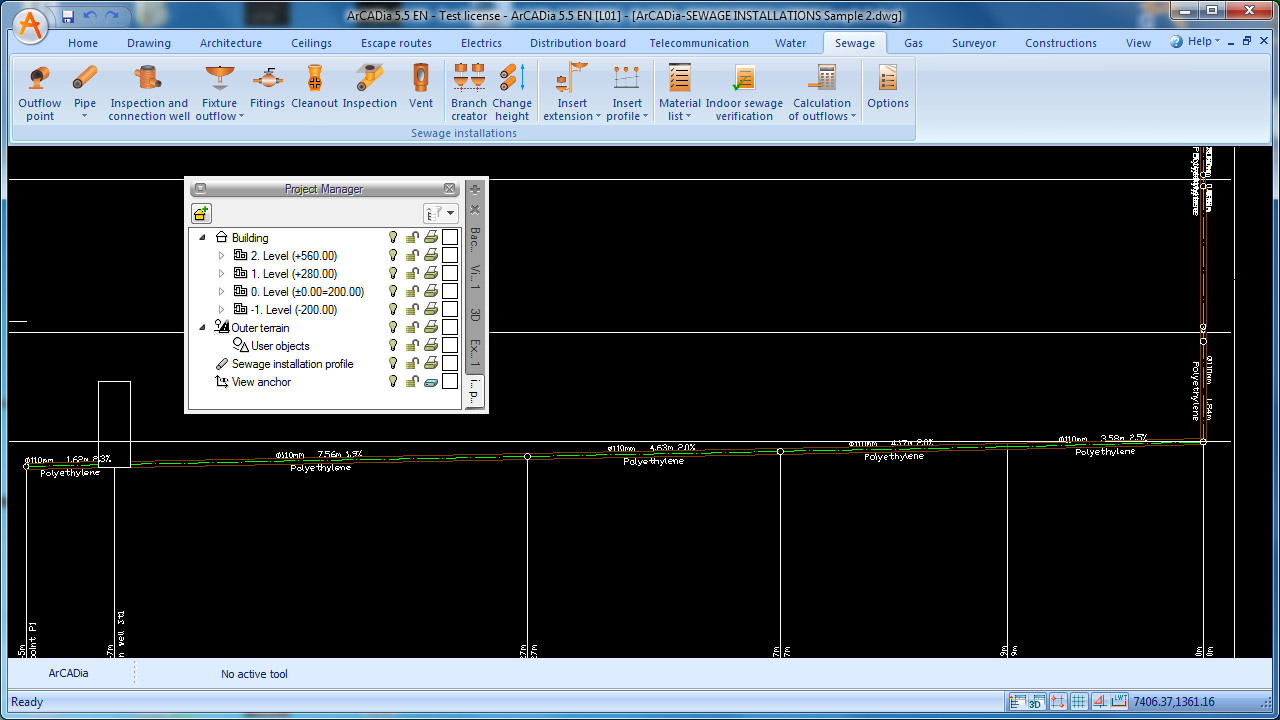

Program vytváří podélné profily systému na základě nastaveného gradientu, určených průměrů a údajů týkajících se základového pásu a dalších objektů. Jednotlivé parametry, např. průměr může být dodatečně definován v takovém vytvořeném profilu, který bude zohledněn v obecném modelu odvodňovacího systému.

Program lze použít k ověření navrženého systému v rámci hydrauliky a k výběr zařízení.

Základní vlastnosti modulu ArCADia Kanalizace

  • Vkládání tras potrubí do odvodňovacího systému včetně nastaveného spádu, počínaje od místa vypouštění s revizní šachtou k sanitárnímu vybavení, s počítáním vypouštěných typů odpadních vod.

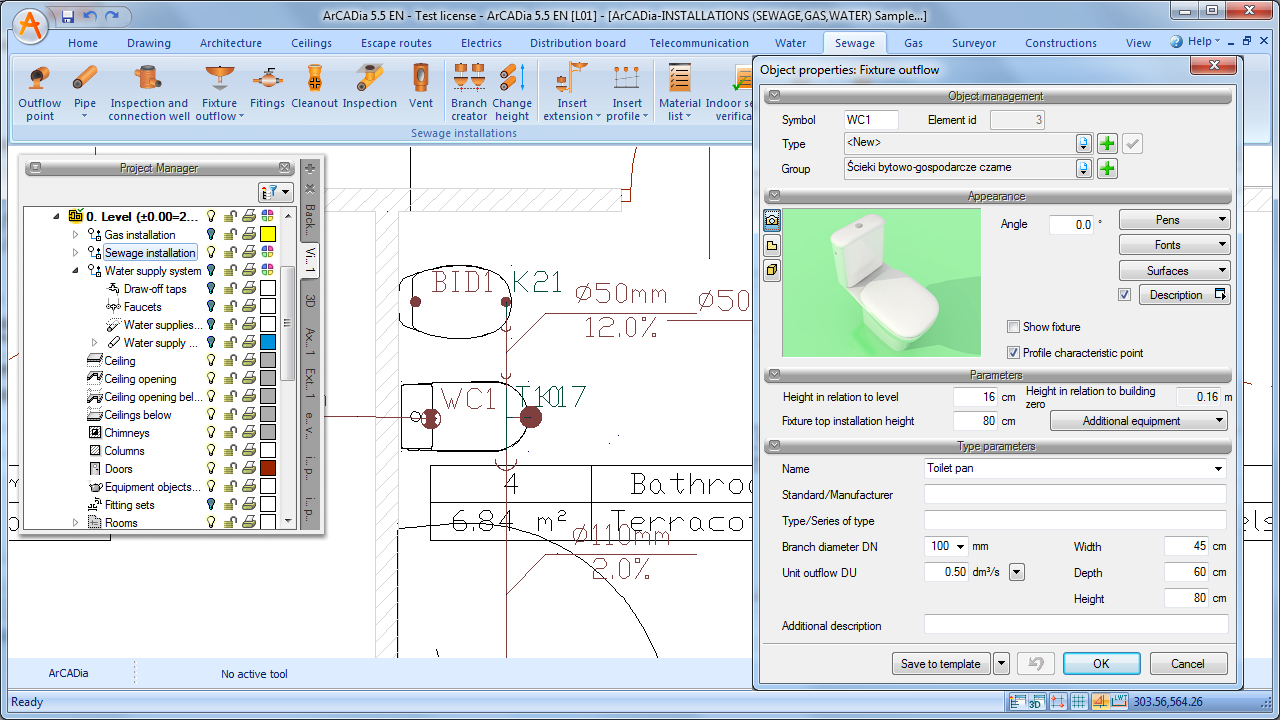

  • Vložení výpustných bodů, armatur, čištění a automatické vložení čištění na úrovni odtoku. Přidělování charakteristických dat.
  • Vložení potrubí, včetně automatické diferenciace do odtoků, stoupaček a přípojných spojů - rozsáhlá knihovna materiálů.
  • Automatické generování spojovací sady, včetně možnosti úpravy a odrážení těchto prvků ve všech výkresech.
  • Pomůcky pro kreslení, umožňující rychlý a snadný způsob vytváření spojení několika kanálů zároveň, v závislosti na způsobu připojení a zamýšleném použití zařízení. Výběr spojovacích potrubí pro stoupačky z katalogů mnoha výrobců.
  • Neustálé zavádění vertikálních a vodorovných tras systému úseků, měnící se úrovně řady prvků systému současně. Typické prvky systému lze uložit do programové knihovny.
  • Automatické vytváření systémového číslování bodů a popisů včetně možnosti editace a vytváření uživatelských šablon.
  • Kompletní automatické generování rozšíření: odtoky, stoupačky, přípojky, včetně armatury a zařízení odvodňovacího systému. Možnost úpravy objektů z úrovně výkresu rozšíření. Zkrácení dlouhých odtokových tras a automatických posunů v rozšiřujícím výkresu, aby byl výkres srozumitelný.
  • Automatické generování odtokových trubek a stoupaček, včetně kolizí s ostatními systémy z modulů systému ArCADia. Zvážení předmětů a spojovacích tvarovek.

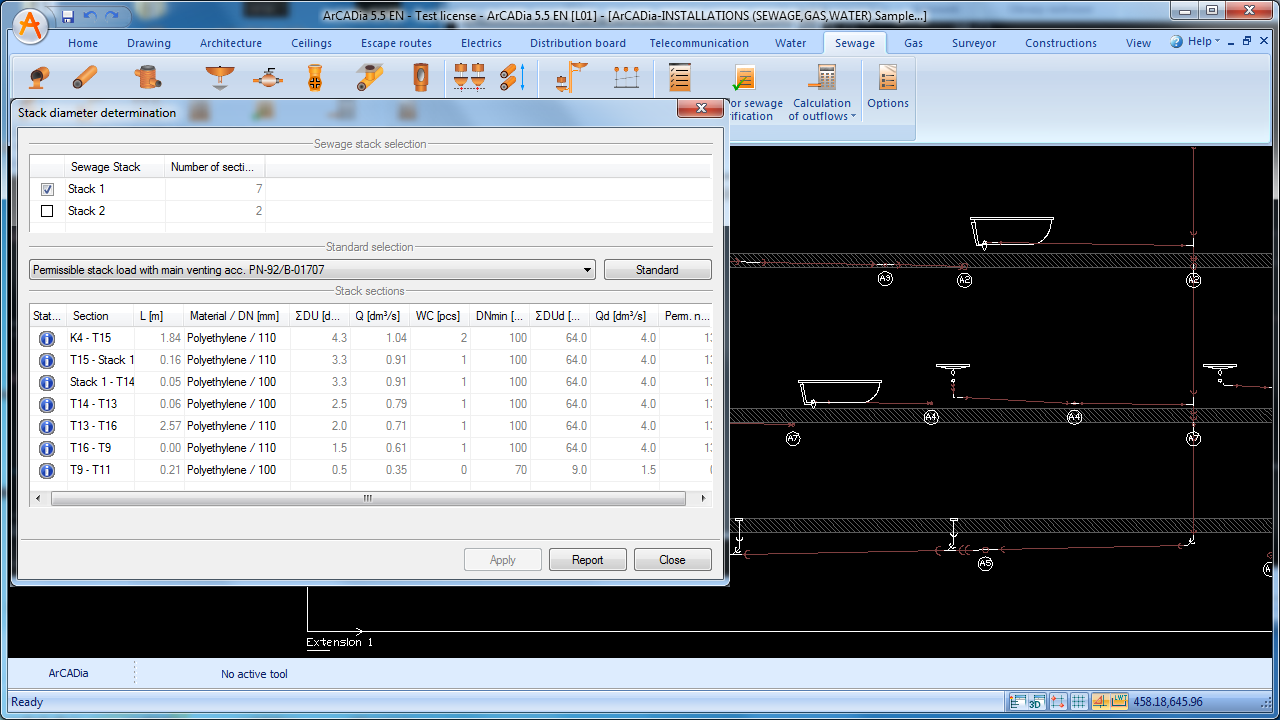

  • Výpočet průtokových průtokových průřezů, úrovní plnění a rychlostí. Určení průměrů odtokových průřezů, stoupaček, odtokových trubek a stoupání.

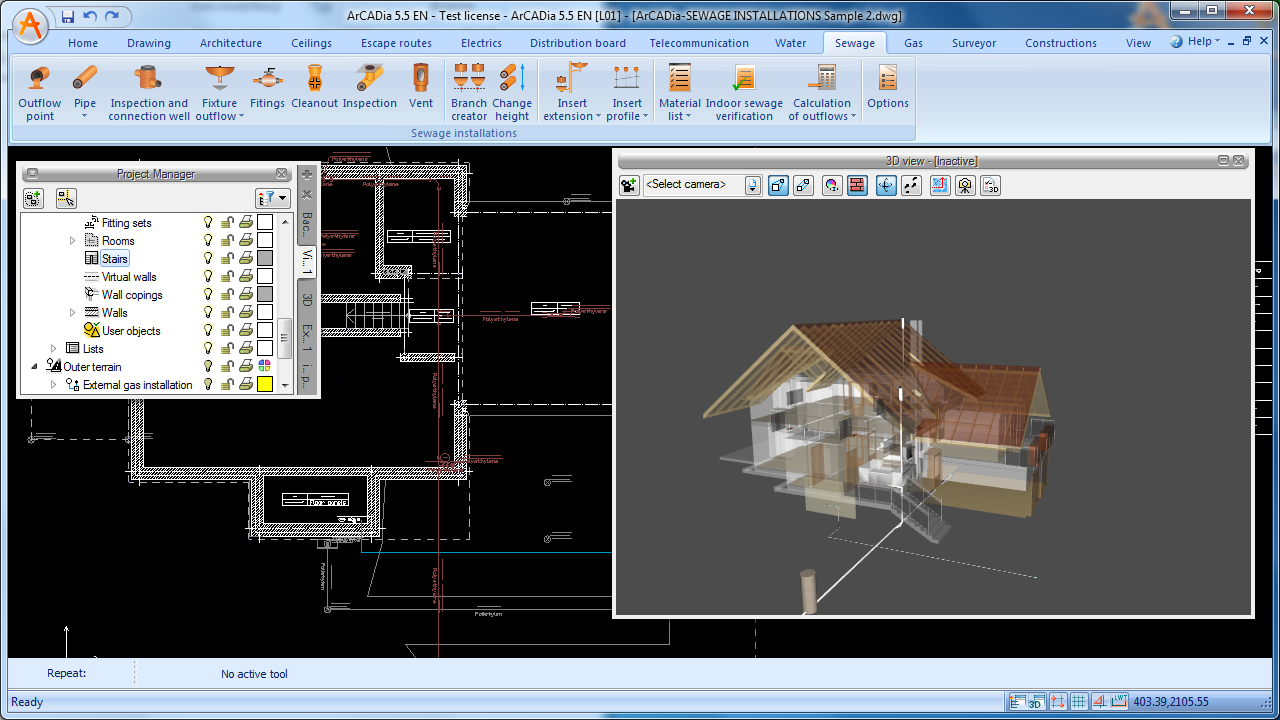

  • 3D náhled na plynový systém, usnadňující opravu trasy potrubí neviditelné v plánu.
  • Ověření systému pro správná připojení a srozumitelná metoda detekce a opravy chyb, která umožňuje rychlé řazení podle prvků a jejich umístění.
  • Generování výkazů výpočtů, hotových kusovníků materiálů, zařízení a spojovacích prvků zahrnutých v návrhu pro další zpracování.

UPOZORNĚNÍ:

Požadavky ArCADia modulu - Pro umožnění práce s tímto modulem musíte vlastnit i licenci jednoho ze základních ArCADia BIM systémů:

  • ArCADia LT nebo ArCADia nebo ArCADia PLUS nebo AutoCAD 2014/2015/2016/2017.
  • Pokud je tento modul nainstalován pro AutoCAD - vyžaduje se přítomnost základního modulu ArCADia AC.

SYSTÉMOVÉ POŽADAVKY:

  • Počítač třídy Pentium (doporučuje se Intel Core i5)
  • minimálně 2GB RAM (doporučujeme 16GB)
  • Asi 3 GB volného místa na disku pro instalaci
  • Grafická karta kompatibilní s DirectX 9.0 (doporučuje se 1 GB RAM)
  • OS: Windows 10 nebo Windows 8.1 nebo Windows 7
