ArCADia-TELEKOMUNIKAČNÍ SÍTĚ je průmyslově specifický modul systému ArCADia BIM postavený na technologii BIM (Building Information Modeling). Program umožňuje vytváření profesionální průmyslové dokumentace pro návrhy venkovních telekomunikačních sítí (optické a měděné média). Program je určen pro konstruktéry venkovních telekomunikačních sítí a pro konstrukční společností, které vyrábějí síťové koncepty, průmyslové výkresy, provádí inventarizaci stávajících sítí a pro všechny spojené s telekomunikačním průmyslem

Modul ArCADia-TELEKOMUNIKAČNÍ SÍTĚ může rychle vytvářet výkresy externích telekomunikačních sítí v územních plánech rozvoje nebo vytvářet vlastní výkres ukazující existující nebo návrhovou síť z hlediska jejích pasivních komponent.

Vzhledem k specifické povaze návrhu venkovních telekomunikačních sítí (nutnost výstavby nebo rozšíření primárních a sekundárních telekomunikačních kabelových systémů, kabelových potrubí, stávajících nebo plánovaných nadzemních vedení, rekonstrukce stávajících kabelů) se program zabývá konstrukcí optických vláken a meděných kabelů ve spojení s výše uvedenými síťovými prvky. Program je určen pro konstruktéry venkovních telekomunikačních sítí. Může však být používán také konstrukčními a stavebními firmami, které poskytují koncepce telekomunikačních sítí, vytvářejí průmyslové výkresy, vytvářejí soupis stávajících sítí a pro všechny ty, které jsou spojeny s telekomunikačním průmyslem. Program poskytuje komplexní seznam základních materiálů používaných pro konstrukci telekomunikačních sítí včetně kabelů a konektorů pro optické a měděné kabely v terminálových zařízeních.

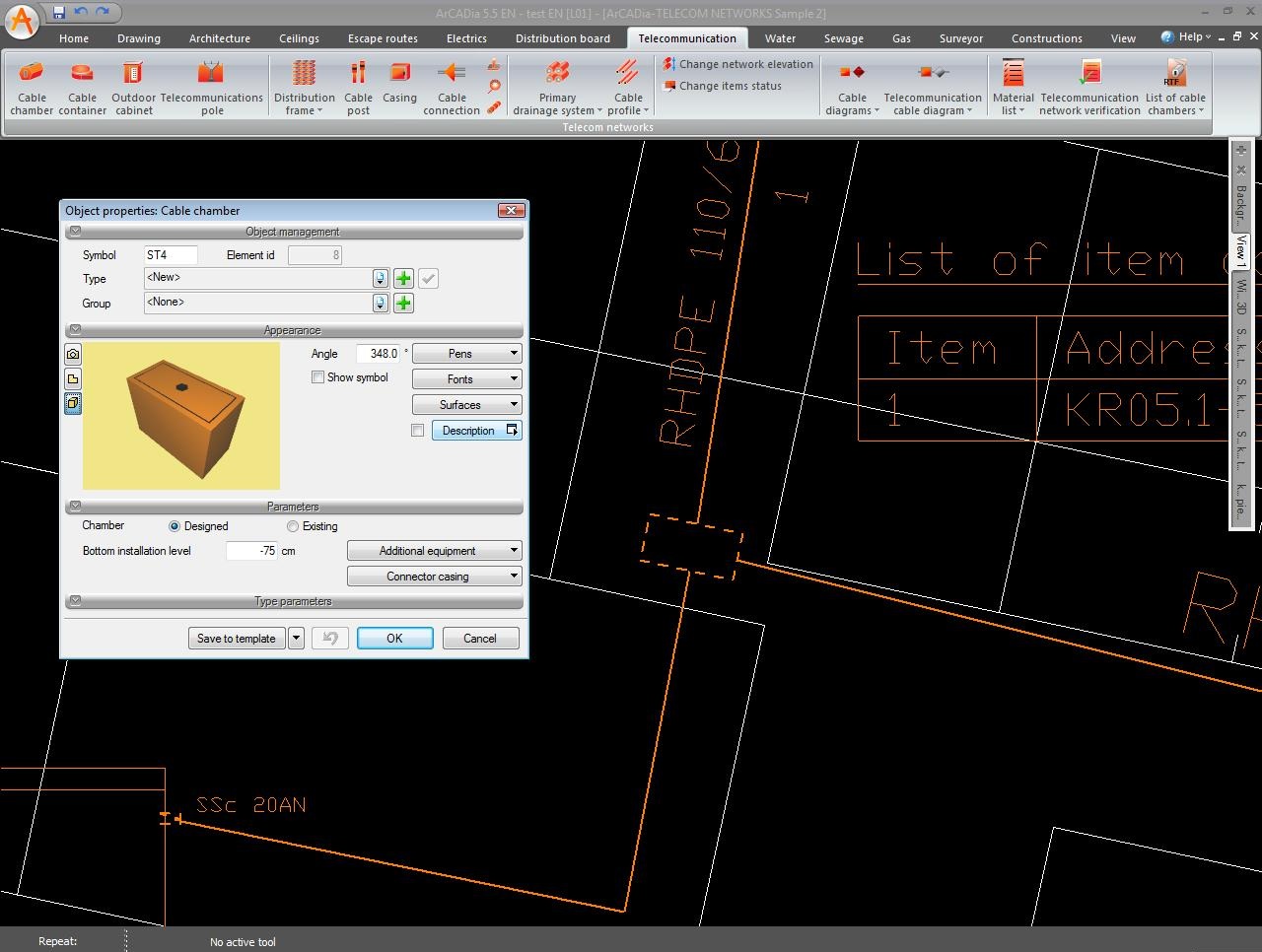

Objektová knihovna může být použita pro návrh telekomunikační sítě. Objekty lze editovat a přiřadit jim parametry. Kromě možnosti efektivně vytvářet výkresy a diagramy program provádí výpočty potřebné pro správný návrh sítě. Kombinace odborných funkcí použitých v této aplikaci a možnost provádět výpočty a ověřování navržených sítí poskytuje dokonalý nástroj pro vytváření návrhů telekomunikačních sítí pomocí kabelů s optickými a měděnými médii.

Modul ArCADia-TELEKOMUNIKAČNÍ SÍTĚ umožňuje realizaci návrhu vnějších telekomunikačních sítí na trase: hlavní distribuční rám (dokončení kabelového startu: distribuční rám, vnější skříň, kabelová skříň) - trasa telekomunikační linky - , externí skříň, kabelová skříňka, ukončení kabeláže v budově), stejně jako konfigurace sítě, včetně rozdělení na komponenty.

Základní vlastnosti modulu ArCADia Telekomunikační sítě

  • Návrh primárních a sekundárních podzemních kabelových soustav, kabelové potrubí. Návrh nadzemních vedení.
  • Projektování kabelů s optickými a měděnými médii (včetně telekomunikačních a koaxiálních kabelů) s využitím navrhované nebo definované stávající telekomunikační infrastruktury.
  • Ověření navržených jednotlivých sekcí kabelu, vybrané kabelové vedení a připojení zbývajících komponent konstrukce.

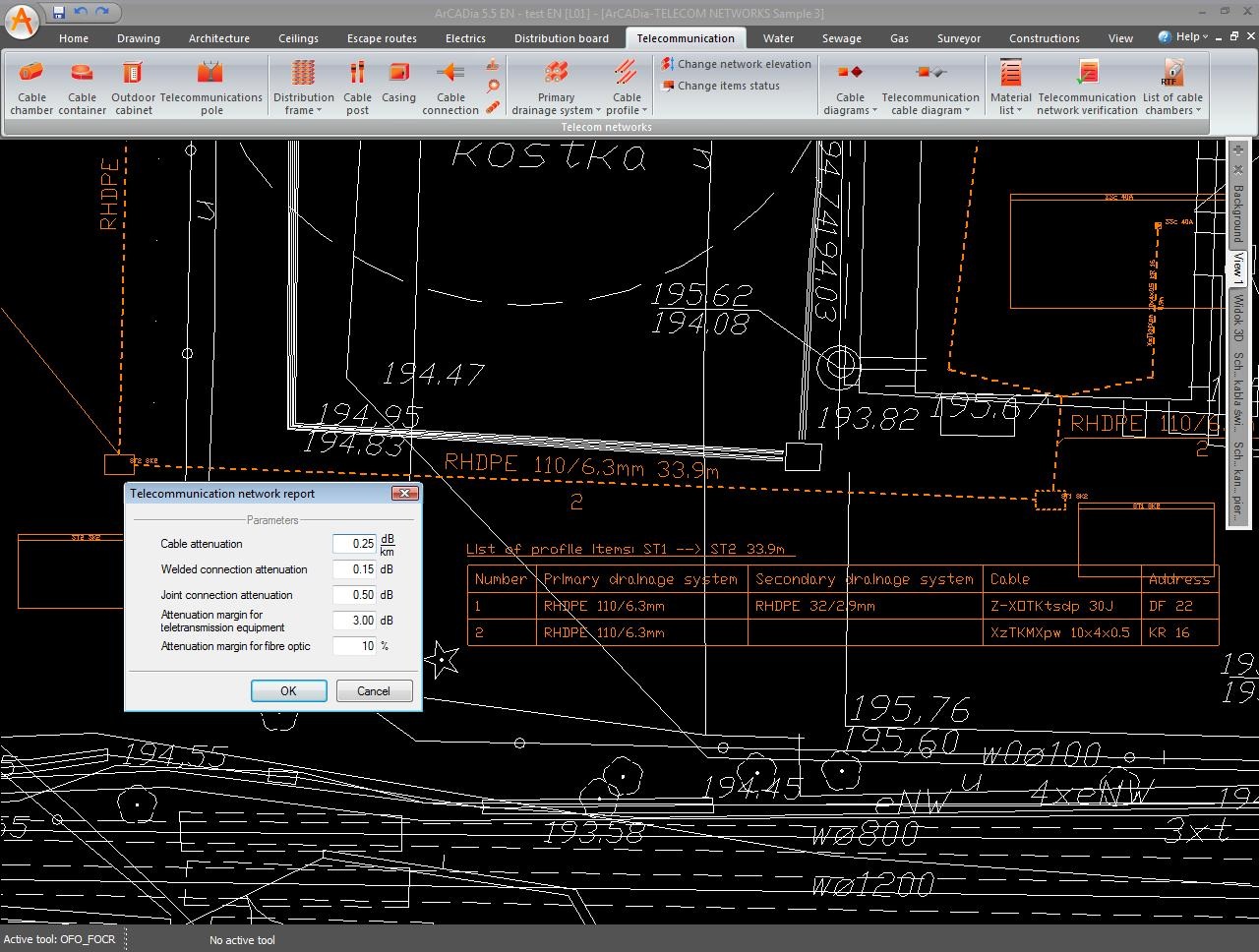

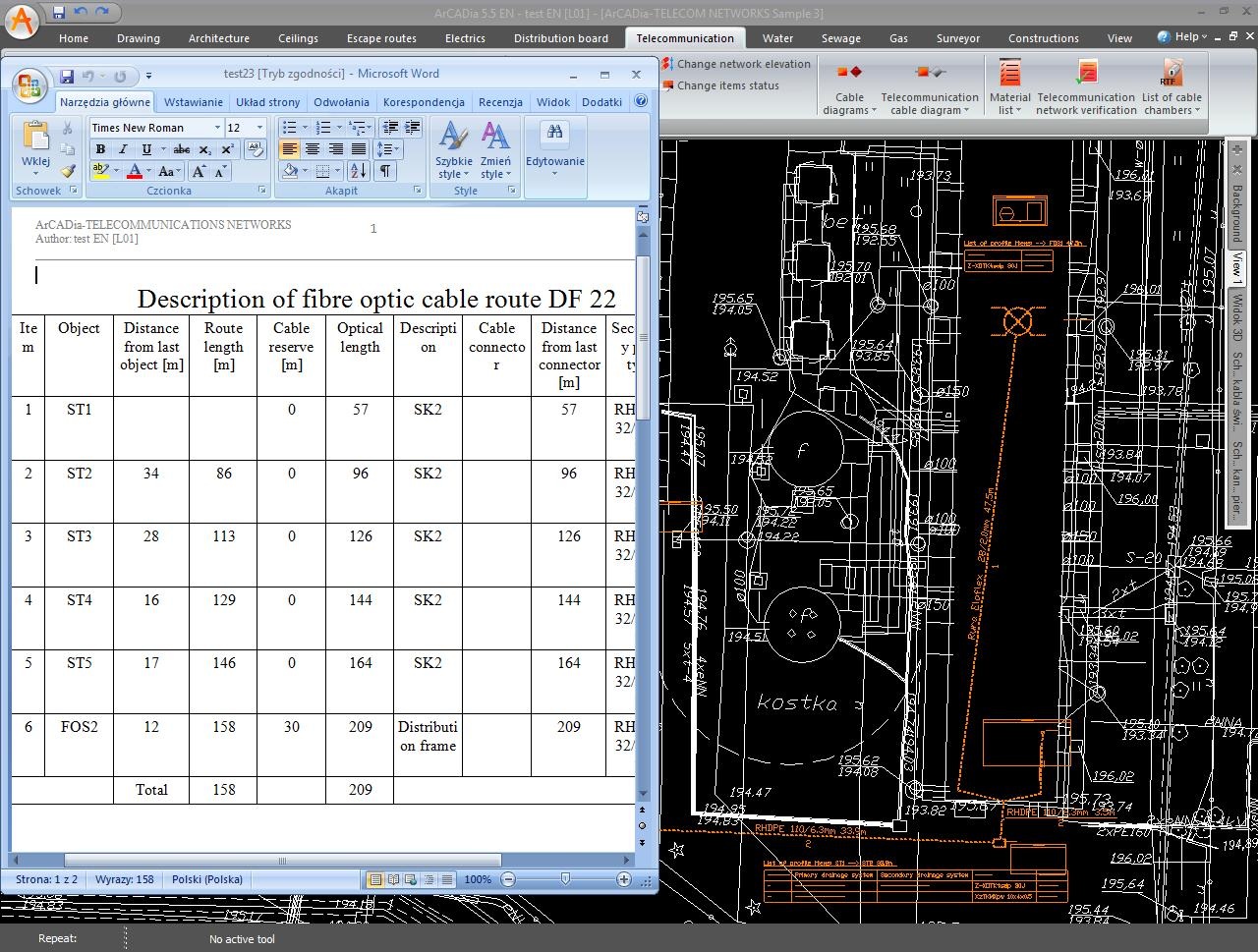

  • Generování sestav výpočtů, jako je například analýza útlumu, seznam kabelových úseků, popis trasy kabelů, výčet hlavních a sekundárních kabelových kanálů.

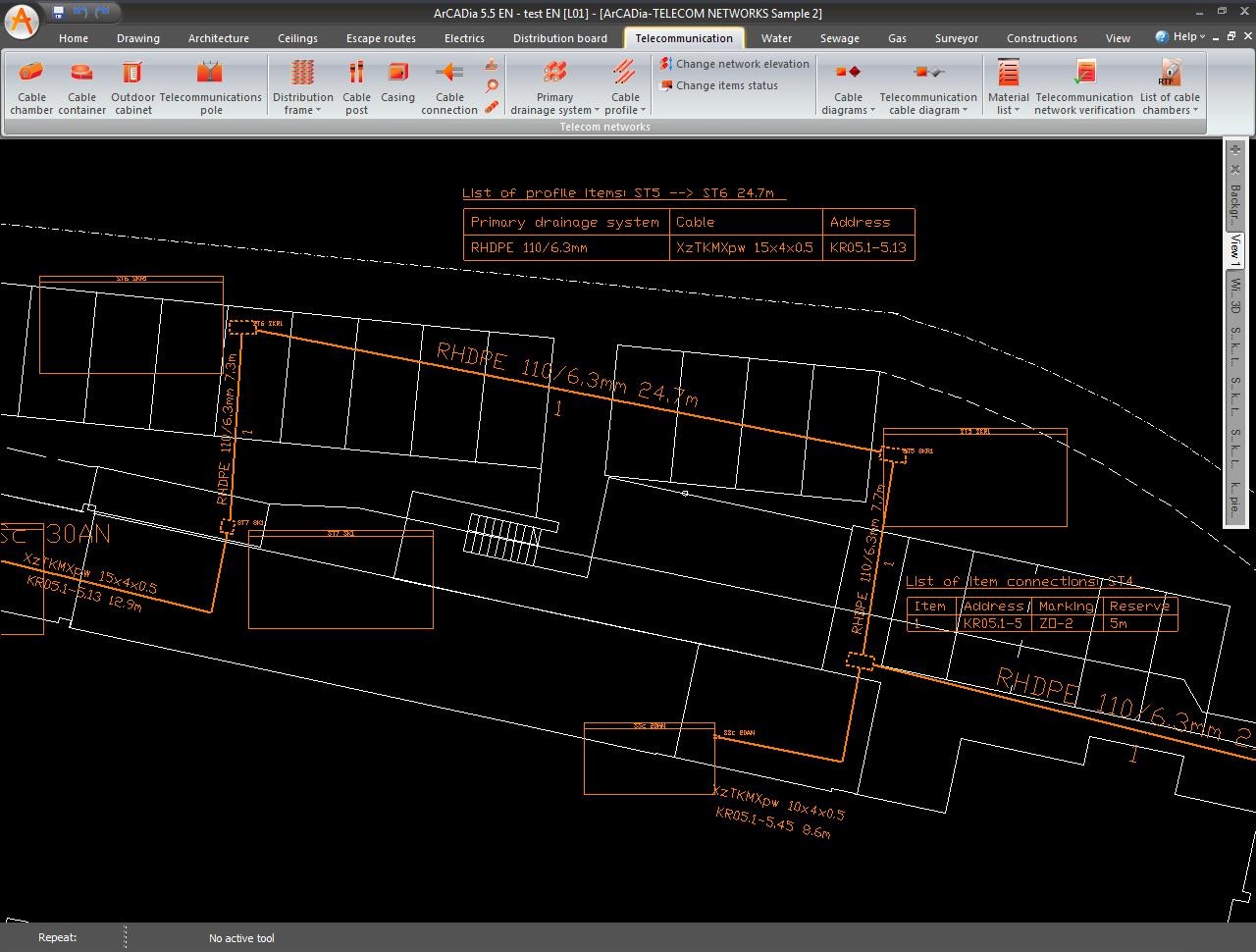

  • Vytvoření schémat kabelových tras, systémové schéma primárního kabelového potrubí, kabelové potrubí, výpis materiálu projektu nebo vybraných materiálů vedení.
  • Výkaz vybraného objektu nebo skupiny objektů.
  • Export materiálu do rozpočtových programů.

Program poskytuje úplné možnosti začít a dončit práci v jakémkoliv umístění sítě. Kromě toho lze program použít pouze k návrhu primárního kabelového systému, kabelu pro odtah kabelů nebo úseku kabelového potrubí. Kvůli požadované objednávce výstavby nové sítě nebo rozšíření stávající sítě (nejdříve by mělo být provedeno kabelové potrubí potrubí nebo kabelového potrubí a pak mohou být v nich umístěny kabely nebo může být umístěna nadzemní síť), jediným omezením při navrhování telekomunikačních kabelů je nejprve definovat výše uvedené komponenty sítě. Pokud jsou venkovní kabelové linky navrženy na základě plánů územního rozvoje, může návrhář rychle získat seznam souřadnic průzkumu (ve formě zprávy RTF) v kritických bodech sítě (bodové otočné body, kabelové výsypky, stožáry nadzemní vedení, kabelové kontejnery) . Program také poskytuje možnost provádět základní výpočty a vytvářet sestavy a ověřovat navržené síťové prvky.


UPOZORNĚNÍ:

Požadavky ArCADia modulu - Pro umožnění práce s tímto modulem musíte vlastnit i licenci jednoho ze základních ArCADia BIM systémů:

  • ArCADia LT nebo ArCADia nebo ArCADia PLUS nebo AutoCAD 2014/2015/2016/2017.
  • Pokud je tento modul nainstalován pro AutoCAD - vyžaduje se přítomnost základního modulu ArCADia AC.

SYSTÉMOVÉ POŽADAVKY:

  • Počítač třídy Pentium (doporučuje se Intel Core i5)
  • minimálně 2GB RAM (doporučujeme 16GB)
  • Asi 3 GB volného místa na disku pro instalaci
  • Grafická karta kompatibilní s DirectX 9.0 (doporučuje se 1 GB RAM)
  • OS: Windows 10 nebo Windows 8.1 nebo Windows 7
