Základní CAD systémy pro ArCADia BIM moduly
ArCADia AC
ArCADia AC je doplněk k softwaru AutoCAD, který umožňuje vkládání a komunikaci základních funkcí systémů ArCADia se softwarem Autodesku - AutoCAD. Tato speciální verze systému, umožňuje instalaci ArCADia modulů na nejrozšířenější DWG CAD systém - AutoCAD.
Základní CAD nástroje systému ArCADia AC
Všechny nástroje jsou již obsaženy v základním CAD systému - AutoCAD.
PLNÁ PERSONALIZACE SOFTWARU
je již obsažena v základním CAD systému - AutoCAD.
MOŽNOSTI PROGRAMU:
ArCADia AC - BIM základ (AutoCAD nadstavba)
ArCADia AC
ArCADia AC
ArCADia AC
ArCADia AC
ArCADia AC
Možnosti programu AutoCAD jsou pomocí ArCADia AC rozšiřovány o základní funkce systému ArCADia BIM nebo o inteligentní objekty vytvářející modely budov, které jsou zkonstruovány z možností příslušných profesních modulů
Základní BIM nástroje systému ArCADia AC:
POROVNÁNÍ DOKUMENTŮ:
- Tento ArCADia nástroj umožňuje uživateli porovnávat modely vytvořené v systému ArCADia BIM a najít rozdíly mezi nimi.
SLUČOVÁNÍ DOKUMENTŮ:
- Tento nástroj umožňuje do jednoho dokumentu zahrnout více návrhů různých profesních instalací.
ŘÍZENÍ STAVEBNÍHO VÝKRESU:
- Správa pohledů a zobrazených informací pomocí komplexního stromu správce projektu.

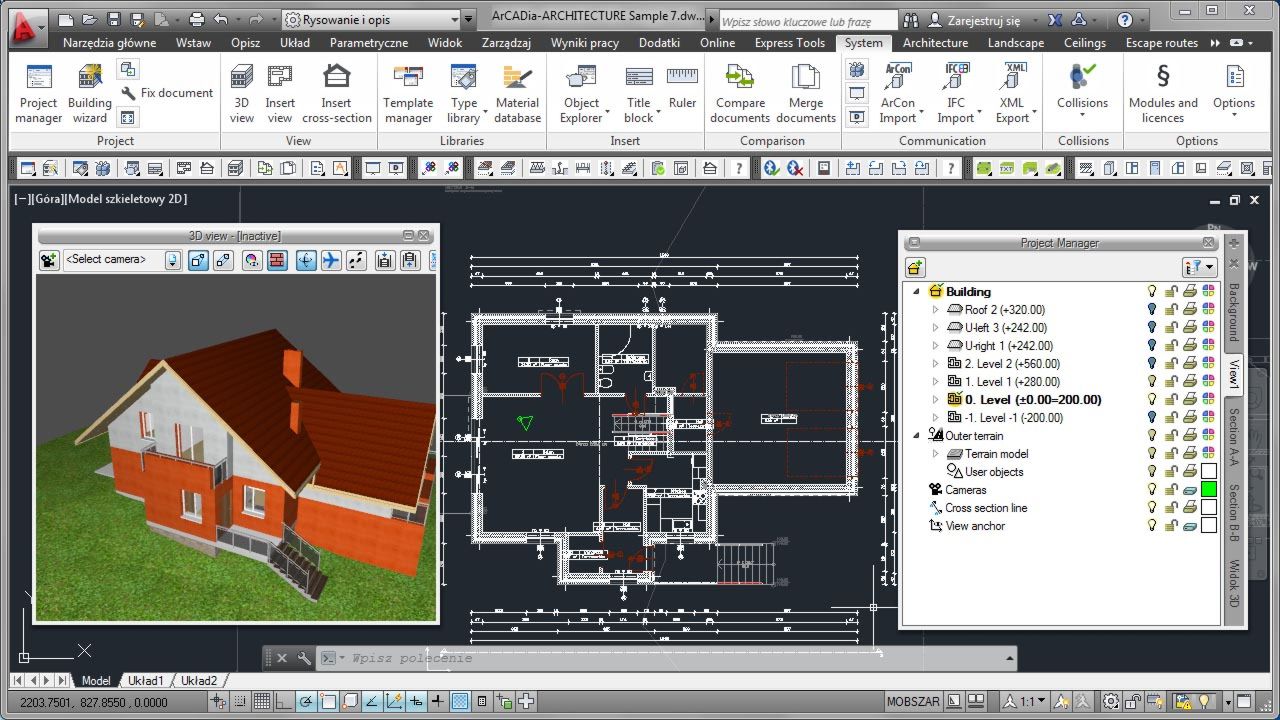

- Automaticky vytvořený 3D pohled je k dispozici v samostatném okně a umožňuje prezentaci celého těla budovy nebo např. části podlaží.
VKLÁDÁNÍ:

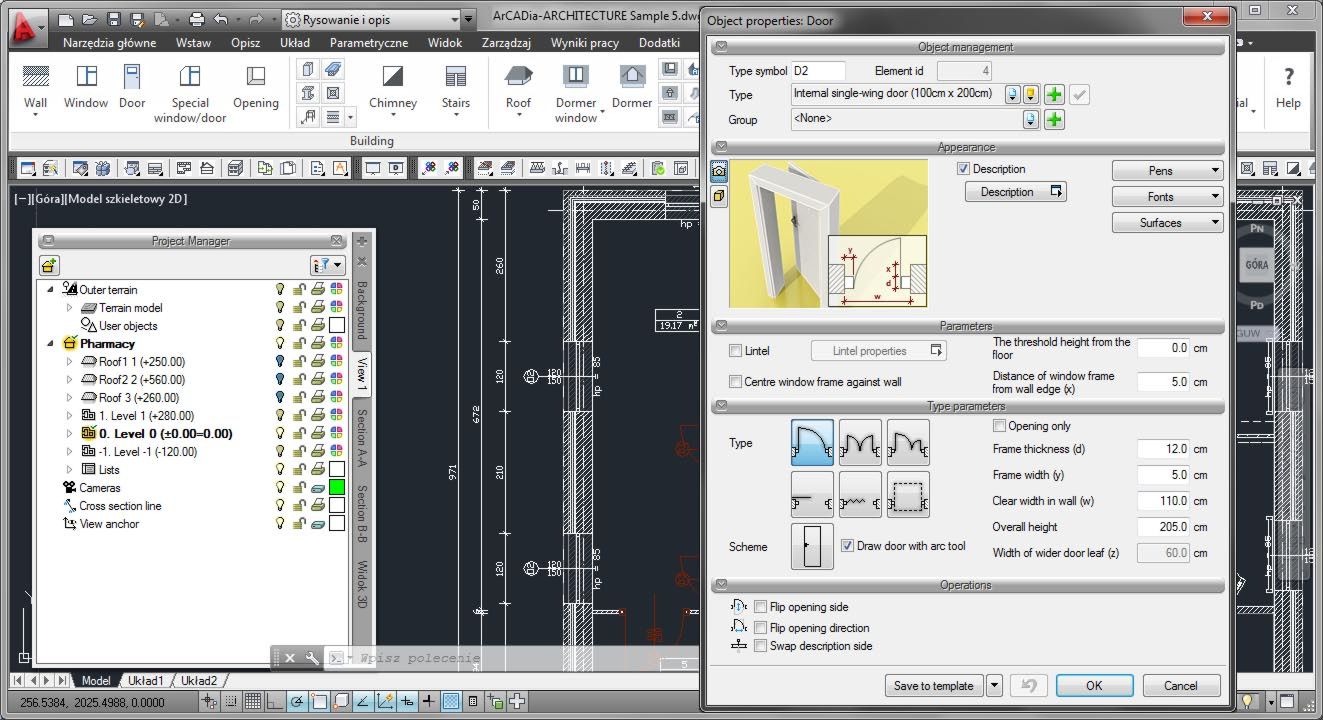

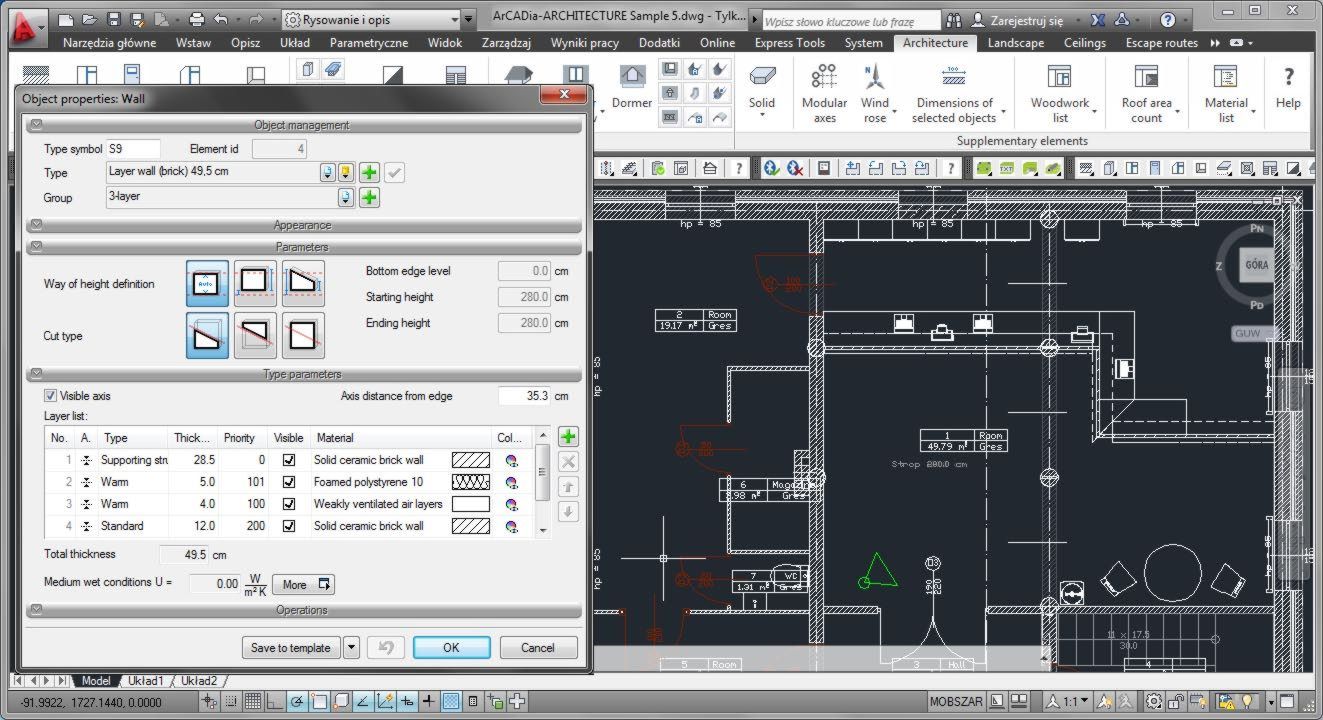

- Prvky jako stěny, okna, dveře apod. Jsou nyní vkládány pomocí inteligentních trasovacích funkcí.
3D POHLED:
- Vkládání a úprava nastavení kamery z bodu pohledu, které lze použít k pohledu na návrh nebo k uložení pohledu.
- Aktuální scénu lze uložit do souboru ve formátech BMP, JPG nebo PNG.
ROHOVÉ RAZÍTKO:
- Vytváření uživatelsky definovaných rohových razítek v dialogovém okně nebo pomocí možností editace grafického pole.
- Vložení automatických textů (převzatých z návrhu) nebo uživatelských textů do rohového razítka.
- Ukládání rohových razítek do knihovny projektu nebo programu.
ŠABLONY:
- Ukládání uživatelsky definovaných nastavení prvků (značky, písma, výchozí typy, výšky apod.).
- Správce typů slouží ke správě typů používaných v dokumentu a existujících v globální knihovně. Které typy objektů budou použity lze ukládat do šablon.
ROZVRŽENÍ:
- Skupiny prvků různých typů lze uložit do jednoho typu. Všechna připojení, velikost prvků a další parametry jednotlivých prvků lze uložit do jediného rozvržení, které lze použít v budoucích projektech. Rozvržení lze dále rozdělit tak, aby upravovalo jednotlivé prvky skupiny.
KNIHOVNA TYPŮ:
- Vestavěná knihovna typů pro všechny prvky každého modulu.
- Změna knihovny během návrhu uložením vytvořených typů.
- Změna knihovny v okně knihovny přidáním, editováním a mazáním typů z globální/uživatelské knihovny nebo knihovny projektu.
KOMUNIKACE:
ArCADia BIM software nativně podpporuje DWG a DXF soubory. Navícm máte k dispozici následující možnosti importu/exportu:

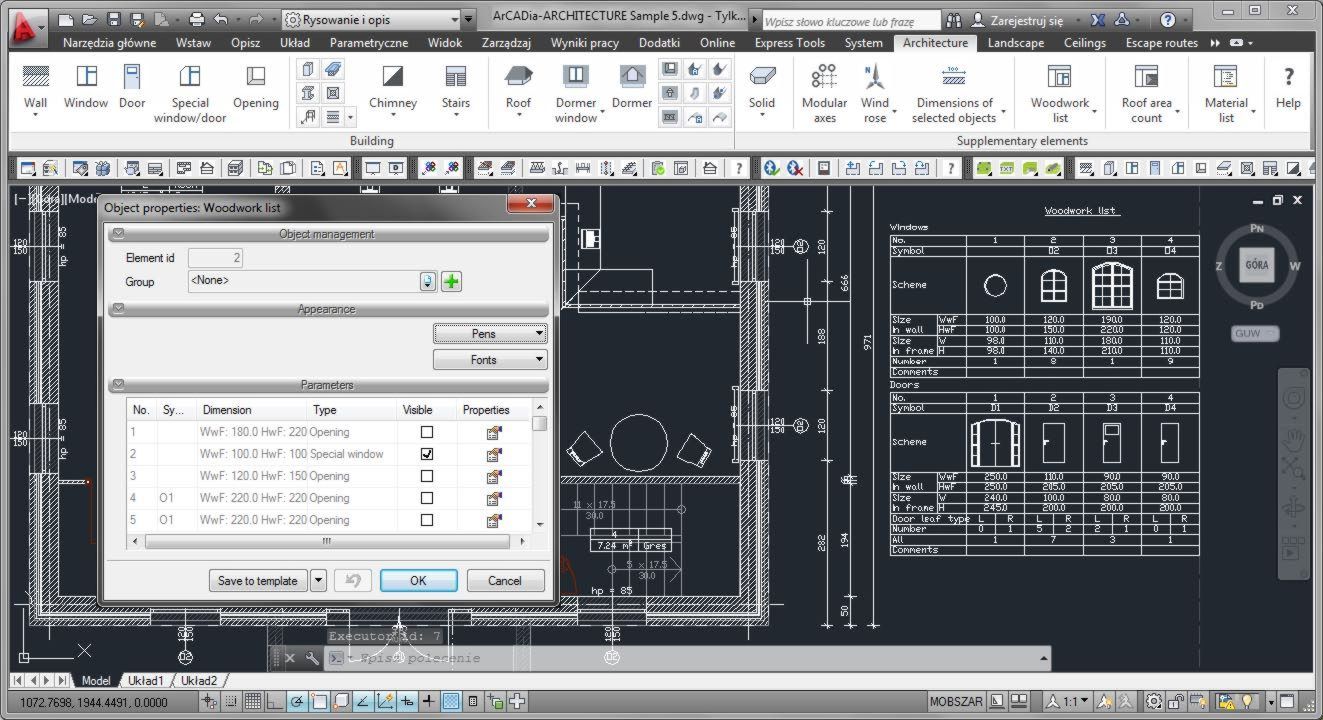

- Export výpisů do formátů RTF a CSV (tabulkového procesoru).
- K dispozici je textový editor s názvem ArCADia-TEXT. Spouští se při exportu do RTF souboru.
- ArCADia-TEXT ukládá do následujících formátů: RTF, DOC, DOCX, TXT a PDF.
- Komunikace s jinými systémy - Import : ArCon, IFC
- Komunikace s jinými systémy - Export: ArCon, IFC, XML, OBJ
OBJEKTY:
- Integrovaná knihovna prvků umožňuje aby byly výkresy rozkresleny s požadovanými architektonickými 2D symboly.
- Knihovna 3D objektů umožňuje uspořádání vytvořených interiérů.
- Katalog objektů lze rozšířit o nové knihovny.
- Uživatelem definované objekty vytvořené pomocí 2D prvků mohou být uloženy v programové knihovně.
- 2D a 3D objekty mohou být vloženy pod úhlem k ose Z, dané během vkládání.
- Možnost otáčet objekty kolem os X a Y a v případě potřeby změnit symbol v pohledu.
KOLIZE (automatická detekce kolizí a průniků mezi prvky systému ArCADia BIM):
- Mohou být volně vypsány kolize všech prvků v systému ArCADia BIM.
- Jsou dostupné přehledné seznamy kolizí v projektových a bodových indikátorech v půdorysu a 3D zobrazení.
ArCADiasoft je členem ITC. V programu byly použity některé zdrojové kódy IntelliCAD 8.
SYSTÉMOVÉ POŽADAVKY ARCADIA PLUS
- AutoCAD 2014/2015/2016/2017
- Počítač třídy Pentium (doporučuje se Intel Core i5)
- minimálně 2GB RAM (doporučujeme 16GB)
- Asi 3 GB volného místa na disku pro instalaci
- Grafická karta kompatibilní s DirectX 9.0 (doporučuje se 1 GB RAM)
- OS: Windows 10 nebo Windows 8 nebo Windows 7
